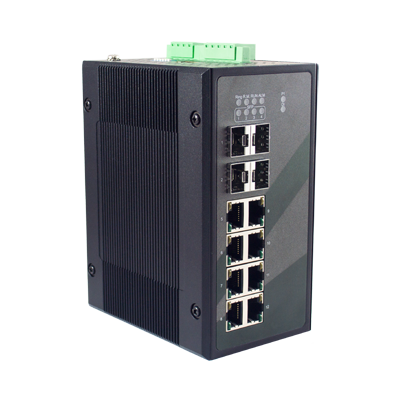

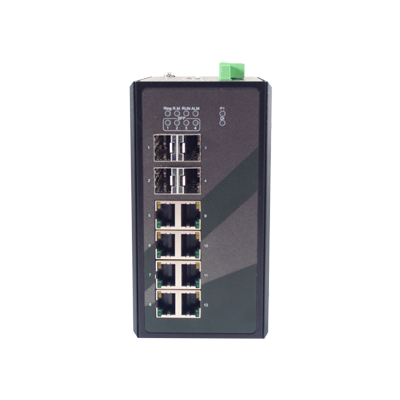

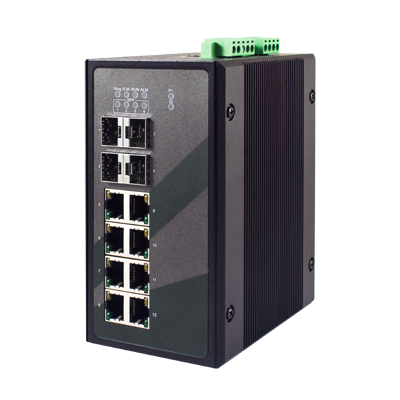

Série EHG9512

• Certifié IEC61850-3
• 8 ports 10/100/1000 BASE-T(X) et 4 ports SFP 1000 BASE-X
• Prise en charge du protocole IEEE1588v2 Precision Time, avec une précision à la nanoseconde
  Horloge transparente E2E matérielle et horloge de périphérie logicielle
• ERPS ​​et anneau compatible (temps de récupération < 20 ms pour 40 commutateurs),
  STP/RSTP/MSTP/MRP (client) pour la redondance du réseau
• Gestion à distance via navigateur Web, Telnet, console série et utilitaire
• Fonctionnalités de sécurité basées sur la norme IEC62443-4-2

La série EHG9512 est un commutateur Ethernet Gigabit administrable extrêmement fiable. Sa conformité à la norme IEC61850-3 lui permet de jouer un rôle essentiel dans le réseau IEC 61850 des sous-stations électriques et des centres de contrôle. La série est également certifiée par DNL.GL (anciennement KEMA) pour sa conformité aux applications IEC61850 et pour la prise en charge de la transmission de messages GOOSE utilisés pour la communication rapide entre les IED.

Les fonctionnalités du protocole de temps de précision IEEE1588 permettent le déploiement de la série EHG9512 dans des réseaux soumis à des exigences strictes en matière de synchronisation horaire. Elle peut fonctionner comme une horloge transparente assistée par matériel, assurant une mise à jour des paquets avec un champ de correction précis à la nanoseconde, et comme une horloge de périphérie assistée par logiciel, atteignant une précision de l’ordre de la µs.

Le dispositif est équipé de 8 ports RJ-45 10/100/1000BASE-T(X) et de 4 ports SFP 1000BASE-X. Grâce à ses hautes performances, il offre des mécanismes d’auto-récupération de la redondance réseau en moins de 20 ms à pleine charge, permettant ainsi de construire un réseau fiable grâce à une topologie en anneau redondant. ERPS/STP/MSTP/RSTP/MRP (client) et de nombreux autres anneaux compatibles sont pris en charge. Grâce à un tableau de bord web multifonctionnel, il offre des fonctionnalités intelligentes telles que la qualité de service (QoS), le réseau local virtuel (VLAN), IGMP, la surveillance IGMP, la mise en miroir des ports et la sécurité. Pour prévenir les intrusions sur le réseau, il est nécessaire de disposer d’un mécanisme de contrôle d’accès performant, capable d’identifier, d’authentifier et d’autoriser les utilisateurs. L’EHG9512 prend en charge les fonctions de gestion des comptes utilisateurs, des mots de passe et des interfaces d’authentification, conformes à la norme IEC62443.

La série EHG9512 est conçue pour être utilisée dans les principaux réseaux électriques. Elle offre deux entrées d’alimentation redondantes avec protection contre l’inversion de polarité et deux jeux de relais permettant de créer un système d’alarme de panne autonome. Sa large plage de températures de fonctionnement, de -40 à 85 °C, et ses capacités de montage sur rail DIN le rendent idéal pour une utilisation dans les sous-stations distantes où les environnements difficiles et la fiabilité sont des enjeux.
