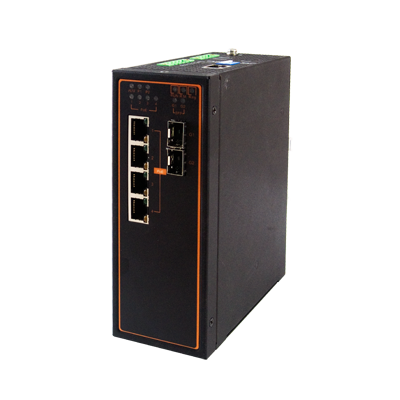

Série EH7506

Description

4 ports 10/100 BASE-T(X) et 2 ports SFP 100/1000 BASE-F(X)
Jusqu’à 4 ports PoE conformes aux normes 802.3af ou 802.3at
Anneau ERPS (temps de récupération < 20 ms à 40 commutateurs), STP/RSTP pour la redondance du réseau
Gestion à distance via navigateur Web, console Telnet, console série et utilitaire Windows
Certifié CE/FCC/UL et NEMA TS-2 pour les applications de contrôle du trafic
Certifié Profinet CC-B v2.33 et fichier GSDML fourni
Fonctionnalités de sécurité basées sur la norme IEC62443-4-2

La série EH7506 est une solution industrielle gérée hautement fiable et tolérante aux pannes Commutateur Ethernet PoE. Il est équipé de quatre ports RJ-45 10/100 BASE-T(X) et de deux ports SFP 100/1000 BASE-F(X). Grâce à sa capacité de commutation haute performance, la série EH7506 offre un mécanisme de récupération automatique redondant du réseau en moins de 20 ms à pleine charge, ce qui vous permet de concevoir un réseau Ethernet fiable en créant une topologie en anneau redondante comme solution de secours. Doté d’un tableau de bord web multifonctionnel, la série EH7506 offre des fonctionnalités intelligentes telles que la qualité de service (QoS), le réseau local virtuel (VLAN), le protocole IGMP, la mise en miroir des ports et la sécurité. Pour prévenir les intrusions sur le réseau, il est nécessaire de disposer d’un mécanisme de contrôle d’accès performant capable d’identifier, d’authentifier et d’autoriser les utilisateurs. La série EH7506 prend en charge les fonctions de gestion des comptes utilisateurs, des politiques de mots de passe et des interfaces d’authentification, conformes à la norme IEC62443.

La série EH7506 est conçue pour les applications industrielles robustes. Il est équipé d’un bornier à 5 broches pour fournir deux entrées d’alimentation redondantes avec protection contre l’inversion de polarité et deux jeux de relais, permettant aux ingénieurs de terrain de créer un système d’alarme de panne autonome. Son boîtier IP30, sa large plage de températures de fonctionnement (de -20 à 70 °C) et son montage sur rail DIN lui permettent de répondre à la plupart des applications industrielles.

Certifiée Profinet CC-B v2.33, cette série de commutateurs est compatible avec l’automatisation et l’IoT. Profinet permet des combinaisons filaires et sans fil pour une multitude d’options de connectivité, offrant ainsi une infrastructure plus performante pour votre système. Opérations d’automatisation.

NOM DU MODÈLE	NUMÉRO DE PIÈCE	DESCRIPTION
EH7506-4PoE-2SFP	1P1EH750600001G	4P10/100TX avec 4PoE ; 2PGiga SFP
EH7506-2SFP	1P1EH750600002G	4P10/100TX;2PGiga SFP

NOM DU MODÈLE	Référence	DESCRIPTION
WMK-450-Noir	70100000000052G	Kit de fixation murale en métal, noir
AD1120-48F	59906231G	Alimentation rail DIN 48 V CC 120 W/2,5 A avec entrée universelle 100-240 V CA/120-370 V CC
AD1240-48C	50502401550001G	Alimentation rail DIN 240 W/5 A 48 VCC avec entrée universelle 100~240 VCA/120-370 VCC
AXGD-5854-0513	522AXGD5854001G	Émetteur-récepteur SFP, 1250 Mbit/s, 850 nm, multimode, 550 m, 3,3 V, -40~85 °C, DDMI
AXGD-1354-0523	522AXGD1354001G	Émetteur-récepteur SFP, 1250 Mbit/s, 1310 nm, multimode, 2 km, 3,3 V, -40 à 85 °C, DDMI
AXGD-1354-0533	522AXGD1354011G	Émetteur-récepteur SFP, 1250 Mbit/s, 1310 nm, monomode, 10 km, 3,3 V, -40 à 85 °C, DDMI
AXGD-3354-0593	522AXGD3354001G	Émetteur-récepteur SFP, 1250 Mbit/s, 1310 nm, monomode, 40 km, 3,3 V, -40~85 °C, DDMI
CBL-RJ45(8P)- DB9(F)-90-C	50891971G	Connecteur croisé RJ45 8 broches vers DB9 femelle Câble, 90 cm
AXFD-1314-0523	522AXFD1314001G	Émetteur-récepteur SFP ; 155 Mbps, multimode ; 1 310 nm ; 2 km ; -40~85, DDMI
AXFD-1314-0553	522AXFD1314011G	Émetteur-récepteur SFP ; 155 Mbps, Monomode ; 1 310 nm ; 30 km ; -40~85, DDMI

Propriétés du commutateur
Files d’attente prioritaires	8
Tableau VLAN	4 096
VLAN basé sur MAC	256
Plage d’ID de VLAN	VID 1 à 4 094
Groupes IGMP statiques	256
Groupes IGMP dynamiques	256
Taille de la table MAC	16 Ko
Taille du tampon de paquets	12 Mbit/s

Ethernet	Standard	–
Normes	IEEE802.3af / 802.3at pour Power-over-Ethernet IEEE802.3 pour 10BASE-T IEEE802.3u pour 100BASE-T(X) et 100BASE-FX IEEE802.3ab pour 1000BASE-T(X) IEEE802.3z pour 1000BASE-X IEEE802.3x pour le contrôle de flux IEEE802.1D-2004 pour le protocole STP IEEE802.1w pour STP rapide IEEE802.1Q pour le balisage VLAN IEEE802.1p pour la classe de service IEEE8021X pour l’authentification IEEE802.3ad pour le trunking de ports avec LACP
Protocoles	IPv4, IPv6, IGMPv1/v2/v3, IGMP Snooping, GARP, GMRP, GVRP, SNMPv1/ v2c/v3, SNMP Inform, ICMP, Telnet, SSH, relais/client DHCP, BootP, TFTP, NTP Serveur/client, SNTP, SMTP, SMTP (Gmail), RMON, HTTP, Syslog, MRP (Client), LLDP, IEEE 1588 PTP V1/V2, 802.1x, EAP, RADIUS, TACACS+, port miroir, QoS, ACL, console série, anneau U, STP, RSTP, MSTP, anneau compatible avec la redondance, Profinet, Modbus/TCP, UDLD, sécurité, trunk, LACP, MLD, VLAN 802.1Q, VLAN basé sur les ports, VLAN basé sur les adresses MAC, VLAN basé sur les sous-réseaux IP, VLAN basé sur les protocoles, QinQ, 802.1x, prévention de l’usurpation d’identité ARP, surveillance DHCP, protection de la source IP, inspection ARP dynamique, agent de relais DHCP
Profils d’automatisation	Certifié Profinet CC-B v2.33, fichier GSDML fourni
MIB SNMP	MIB II, IF-MIB, SNMPv2 MIB, BRIDGE-MIB, RMON MIB Groupes 1, 2, 3, 9 ; RFC 1157, RFC 1213, RFC 1215, RFC 1493, RFC 1643, RFC 1757, RFC 2011, RFC 2012, RFC 2013, RFC 2233, RFC 2571, RFC 2742, RFC 2819, RFC 2863, RFC 3411, RFC 3412, RFC 3413, RFC 3414, RFC 3415
Contrôle de flux	IEEE802.3x pour le contrôle de flux, contrôle de flux à contre-pression

Gestion de l’alimentation
Tension d’entrée	9-48 VCC ou 18-30 VCA pour les modèles sans PoE 45-57 VCC pour le mode 802.3af 51-57 VCC pour le mode 802.3at
Courant d’entrée	Max. 1,5 A à 18 V CA Max. 2,0 A à 9 V CC (sans alimentation) Max. 3,2 A à 45 V CC (prise en charge de 8 ports à 15,4 W par port PoE) Max. 5,5 A à 51 VCC (prend en charge jusqu’à 8 ports à 30 W par port PoE)
Connecteur	Bornier 5 broches amovible pour l’alimentation
Protection contre les inversions de polarité	Présent (CC uniquement)

Interfaces	Valeur
Ports RJ45	Vitesse de négociation automatique 10/100/1000BASE-T(X) ou 10/100 BASE-T(X)
Ports fibre optique	Emplacement SFP 100BASE-FX / 1000BASE-X
Voyants LED	Alimentation 1, Alimentation 2, Alarme, Exécution, Sonnerie, Sonnerie Maître, liaison/débit RJ-45, liaison SFP, PoE
Console	RS232 (connecteur RJ45)
Sortie relais	2 sorties relais avec une capacité de courant admissible de 2 A à 30 V CC
Commutateurs DIP	Contrôle de sonnerie
Bouton	Bouton de réinitialisation

Caractéristiques physiques	Valeur
Boîtier	Protection IP30, boîtier métallique
Dimensions (L x H x P)	60,3 mm x 137,9 mm x 164 mm
Poids	Environ 1,2 kg (max.)
Installation	Rail DIN, montage mural (kit en option)

Limites environnementales	Valeur
Température de fonctionnement	-20 °C à 70 °C (-4 °F à 158 °F)
Température de stockage	-40 °C à 85 °C (-40 °F à 185 °F)
Humidité relative ambiante	5 % à 95 % sans condensation
