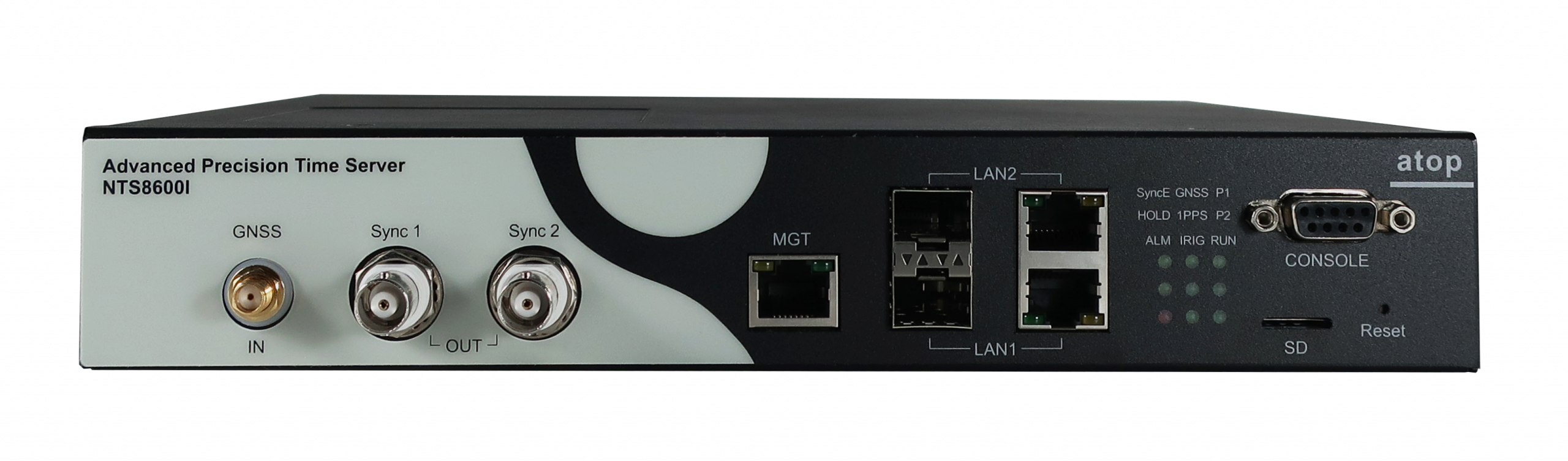

NTS8600

• Serveur NTP certifié IEC 61850-3 HV et IEEE 1613 et IEEE 1588 PTP Grandmaster
• Température de fonctionnement de -40 à +85 °C avec tension d’entrée de HVDC et HVAC
• Précision PRTC-B (<40 ns), PTP (<40 ns) et NTP (<50 μs) éprouvée, testée par Calnex
• Excellentes performances de maintien : <0,5 μs/8 heures
• Prise en charge de plusieurs constellations avec atténuation du brouillage et de l’usurpation d’identité
• Atténuation de la vulnérabilité de l’antenne : court et Déconnexion
• Prise en charge des profils d’alimentation, de télécommunication, AVBTSN et de diffusion multimédia
• Redondance : alimentation, système (clustering), réseau (PRP) et liaison
  (ports de liaison et combinés)
• IRIG-B configurable (TTL, AM et RS-485), PPS et sortie d’onde 10 MHz
• Compensation du retard d’antenne et de câble de sortie de synchronisation
• 2 ports combinés et ports de gestion dédiés (Ethernet et Console)

Serveur NTP certifié IEC61850-3 HV et IEEE 1613 et Grandmaster PTP IEEE 1588 avec température de fonctionnement de -40 à +85 °C

Notre serveur NTP de pointe et Grandmaster PTP IEEE 1588 NTS8600 est entièrement certifié IEC61850-3 HV et Conforme aux normes IEEE 1613, garantissant des performances et une fiabilité robustes dans les environnements de sous-stations difficiles. Conçu pour assurer une synchronisation temporelle précise sur l’ensemble de votre réseau électrique, cet appareil offre une précision et une stabilité exceptionnelles. La certification IEC61850-3 HT et IEEE 1613 garantit que notre serveur NTP et Le PTP Grandmaster résiste aux interférences électromagnétiques, aux fluctuations de température et aux autres contraintes environnementales typiques des postes électriques, garantissant ainsi des performances ininterrompues et une fiabilité accrue du système.

Temporisation de haute précision

Rigidement testé par Calnex Solutions, leader des tests de synchronisation réseau, la série NTS8600 offre une précision temporelle exceptionnelle, garantissant que les besoins de synchronisation de vos applications électriques sont satisfaits avec les normes de précision les plus élevées. Doté d’une précision PRTC-B éprouvée de 40 ns, d’une précision PTP IEEE 1588 de 40 ns et d’une précision NTP de 50 μs, ce Grandmaster garantit une distribution temporelle précise sur votre réseau.

Performances de maintien supérieures

Les performances de maintien GMC sont importantes car elles garantissent une synchronisation temporelle continue et précise en cas d’interruption des sources temporelles principales. La série NTS8600 offre des performances de maintien exceptionnelles, atteignant une dérive inférieure à 0,5 μs en 8 heures, telle que mesurée par Calnex Solutions. De plus, lorsque le système passe en mode de maintien, il ajuste les attributs de protocole correspondants en fonction des profils d’alimentation et envoie proactivement des notifications via des alarmes et le journal système.

Prise en charge et évolutivité de profils polyvalents

Conçu pour une polyvalence exceptionnelle, notre Grandmaster prend en charge les principaux profils d’alimentation tels que IEEE C37.238-2011 et 2017 et IEC/IEEE 61850-9-3 2016. Cela garantit une intégration transparente dans les environnements de sous-stations électriques modernes, offrant une synchronisation temporelle précise et fiable. De plus, le Grandmaster est entièrement évolutif aux normes de télécommunications grâce à la prise en charge de SyncE et aux profils TSN tels que la fréquence ITU-T G.8265.1, la phase/heure 8275.1, la phase/heure 8275.2 et la norme 802.1AS, offrant ainsi une flexibilité évolutive pour étendre les applications de votre réseau.

Atténuation des vulnérabilités GNSS et protection des antennes

Le NTS8600 offre une robustesse et une résilience accrues contre le brouillage et Attaques par usurpation d’identité. En recevant des signaux de plusieurs constellations à des fins de vérification, le système peut détecter les usurpations d’identité et passer en mode de maintien si nécessaire. Le Grandmaster dispose également d’un système complet de protection des antennes, détectant les antennes court-circuitées ou déconnectées afin de préserver l’intégrité du système. Pour une protection renforcée, un parasurtenseur est disponible à l’achat. Il protège vos équipements contre les surtensions et garantit la fiabilité de votre infrastructure de synchronisation.

Redondance complète

La redondance du système est garantie par le clustering utilisant le protocole de redondance parallèle (PRP) IEC 62439-3, garantissant ainsi la redondance du réseau sans perte de données ni interruption de service. La redondance des liaisons est assurée par agrégation, offrant une connectivité résiliente. De plus, la série NTS8600 offre des options de redondance d’alimentation, notamment deux entrées CC ou une combinaison d’une entrée CC et d’une alimentation CVC/CCHT externe, pour une protection contre les pannes de courant.

Sortie à temporisation flexible

L’IRIG-B modulé est idéal pour les transmissions longue distance grâce à sa résistance à la dégradation du signal et à sa compatibilité avec les équipements existants. L’IRIG-B démodulé, disponible aux formats TTL ou RS-485, offre une précision accrue, l’IRIG-B RS-485 prenant en charge des distances allant jusqu’à 1 200 mètres. Les sorties PPS et 10 MHz sont des signaux de synchronisation cruciaux dans les applications d’alimentation modernes conformes à la norme CEI 61850, assurant une synchronisation précise essentielle pour diverses opérations de réseau. La série NTS8600 propose jusqu’à six sorties configurables, dont les sorties IRIG-B TTL, AM, RS-485, 1 PPS et 10 MHz. De plus, l’IRIG-B RS-485 peut être étendu sur de longues distances grâce au convertisseur série-fibre ATOP SF63 via un câble fibre optique.

Précision garantie grâce à une compensation complète du retard

La compensation du retard d’antenne est essentielle, car les longs câbles d’antenne peuvent introduire des erreurs de synchronisation qui affectent la précision des opérations synchronisées. De même, la compensation du retard de sortie pour des signaux tels que l’IRIG-B et le PPS est vitale, en particulier dans les systèmes avec plusieurs IED connectés. Il est beaucoup plus simple et efficace de compenser les retards de câble au niveau du Grandmaster plutôt qu’au niveau de chaque IED individuel, car tous les IED ne prennent pas en charge la compensation des retards. La gestion centralisée de ces ajustements au niveau du Grandmaster garantit une synchronisation parfaite de tous les appareils connectés, optimisant ainsi les performances et la coordination des opérations critiques du poste.

CAS D’APPLICATION

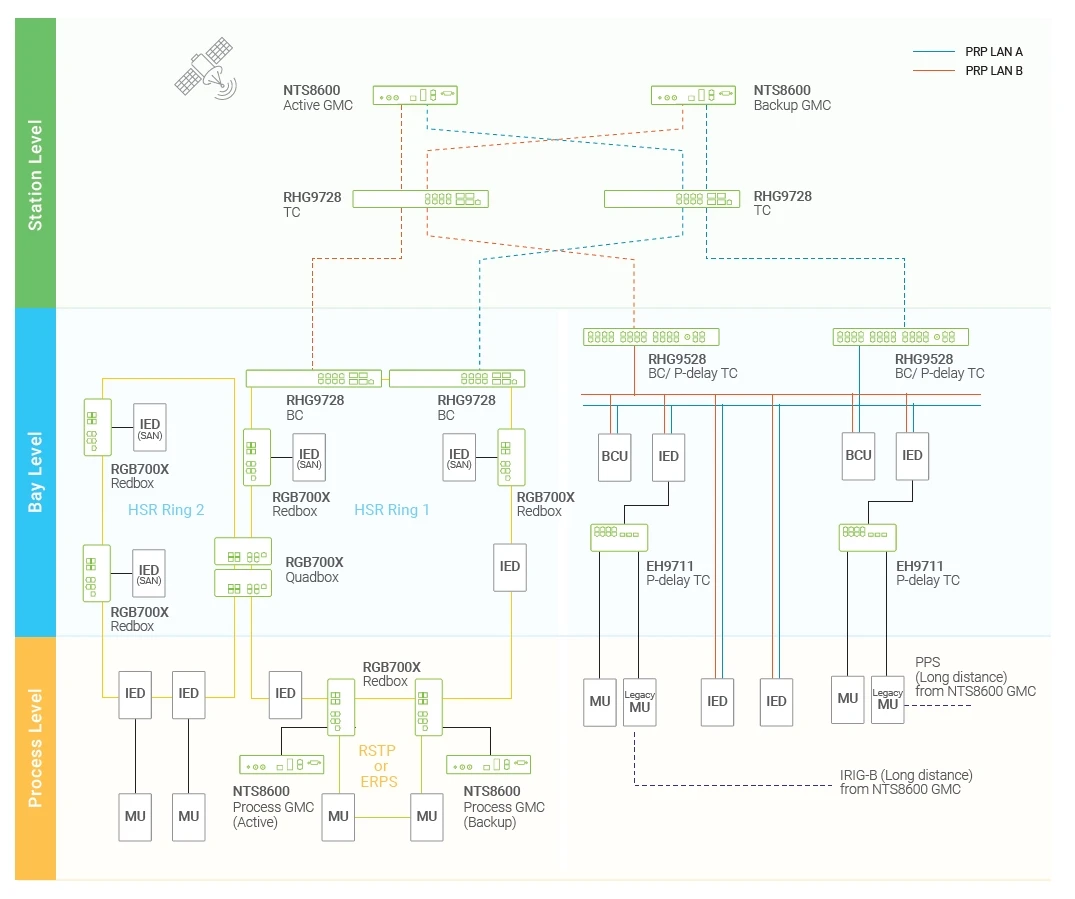

IEEE 1588 dans les réseaux électriques : Synchronisation temporelle de précision et redondance temporelle
Deux unités NTS8600 au niveau du poste déterminent les GMC actif et de secours via BMCA. Le GMC actif se synchronise avec les systèmes satellites GPS et GNSS et transmet via le protocole PRP IEC 62439-3 vers deux domaines de puissance composés des réseaux PRP et HSR.
Selon les normes IEC 61850-9-3 et IEEE C37.238-2017, le budget total de bout en bout est de 1 µs, le GMC étant de 250 ns. Le NTS8600 atteint une précision supérieure de <40 ns, ce qui permet de réserver davantage de budget pour d'autres appareils. Pour les premiers appareils MU qui utilisent 1 PPS ou IRIG-B pour la synchronisation, le NTS8600 offre 1 PPS, IRIG-TTL, IRIG-B AM, IRIG-B RS-485 et RS-485 vers fibre optique par SF-63 pour la transmission longue distance et la compensation du retard.
Le réseau HSR offre une redondance sans perte de paquets, mais augmente également la latence. Les appareils de la couche processus nécessitent une synchronisation plus précise. Lorsque le budget de bout en bout ne peut être respecté, un GMC doit être déployé pour assurer une synchronisation précise des appareils critiques. Le NTS8600, certifié IEC 61850-3 HT et IEEE 1613, fonctionne de manière fiable dans les environnements de la couche processus difficiles, assurant une synchronisation précise.

Outre le NTS8600, notre solution de synchronisation pour les sous-stations électriques comprend également les BC ou TC des RHG9728 et RHG9528, le TC P-Delay de l’EH9711, la Redbox HSR et la Quadbox du RGB700X. Consultez notre site web pour plus d’informations sur ces produits.

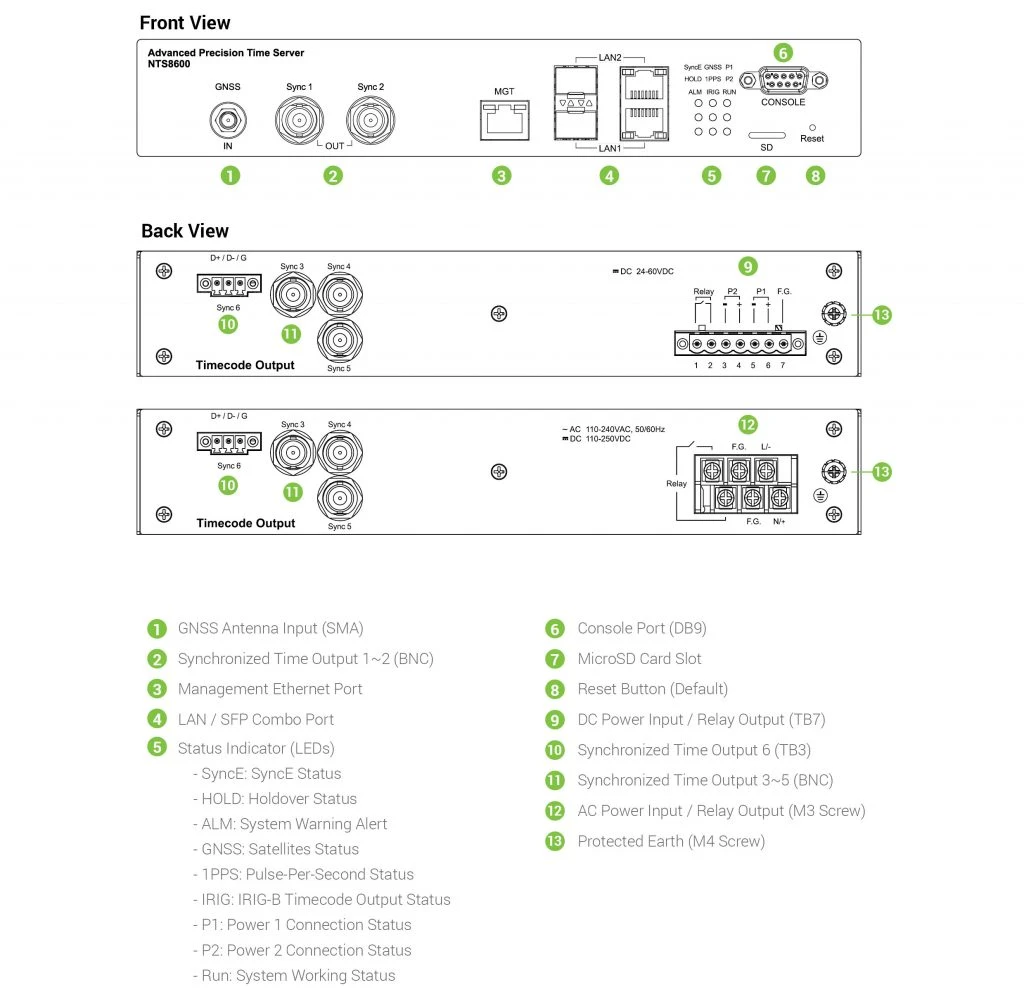

CONNECTEURS

Noyau principal et modules du NTS8600

Accessoires en option du NTS8600
