Série MB5916-CT
Passerelle industrielle sécurisée Modbus TCP/RTU/ASCII à montage en rack 16 ports
- Protection CEM industrielle, Opt. Isolation du port série, fonctionnement de -20 °C à 70 °C
- 2 ports Fast Ethernet, double sous-réseau ou redondance
- 8 ports série RS-232/485/422 RJ45 sélectionnables par logiciel, jusqu’à 921 kbit/s
- Alimentation 24 à 48 V CC ou 100 à 240 V CA (version UE ou États-Unis)
- Conversion bidirectionnelle Modbus TCP/RTU/ASCII de série à Ethernet et vice-versa, prise en charge de VirtualCOM, options Modbus avancées disponibles
- Prise en charge de SNMPv1/v2c/v3, sécurité intégrée avec VPN IPsec
- Configuration via navigateur Web / console série / console Telnet / utilitaire Windows / matrice LCM
- Redondance RSTP intégrée
- Mappage automatique de toutes les données des esclaves en mémoire, jusqu’à 64 Connexions
Infrastructure matérielle diversifiée
La passerelle Modbus prend en charge les quatre normes de communication les plus courantes : RS-232/485/422 et Ethernet. L’utilitaire de configuration convivial fourni avec la passerelle Modbus permet de sélectionner rapidement l’interface matérielle et de basculer facilement vers l’infrastructure de communication existante. Vous pouvez la configurer via un navigateur web, une console série, une console Telnet, un utilitaire Windows ou l’écran LCM situé devant l’appareil. Grâce à sa protection CEM industrielle, le MB5916 est prêt à affronter toutes les situations.
Sécurité et redondance
Le MB5916 intègre OpenVPN et IPsec VPN, ce qui vous permet de sécuriser vos données sur Internet et d’empêcher tout contrôle non autorisé de vos périphériques série par des personnes malveillantes. Le protocole RSTP (Rapid Spanning Tree Protocol) intégré vous permet d’ajouter une liaison Ethernet de secours en cas de défaillance de la liaison principale.
Basculement entre les protocoles Modbus

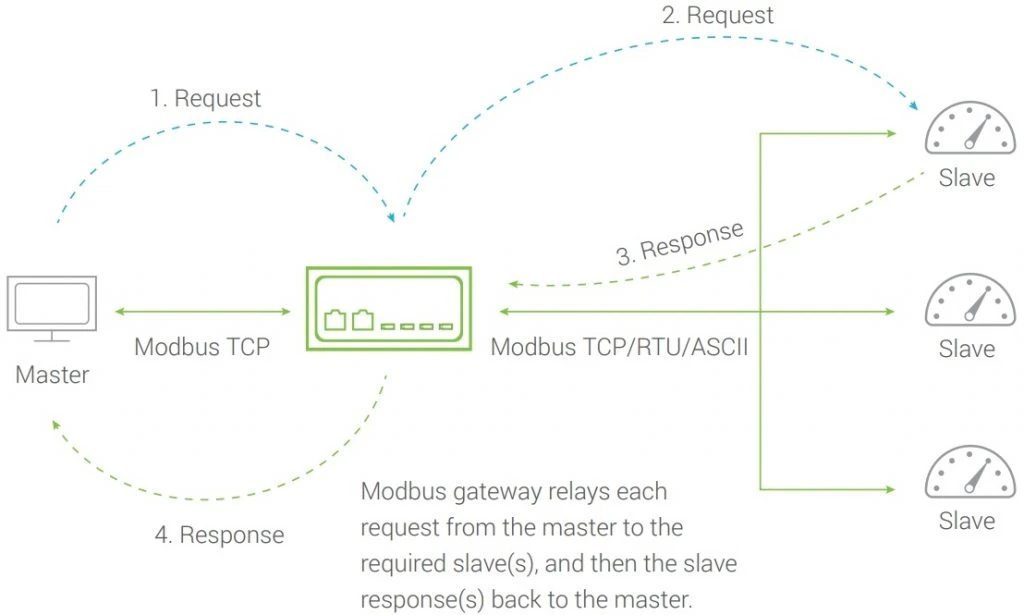

La passerelle Modbus prend en charge le protocole Modbus standard et est capable de convertir tous les protocoles Modbus entre Modbus TCP, Modbus RTU et Modbus ASCII pour toutes les interfaces matérielles prises en charge. Le tout en mode bidirectionnel : les extrémités Ethernet et série peuvent être sélectionnées comme maître ou esclave.
Routage des identifiants Modbus
La passerelle Modbus prend en charge différents types d’interfaces de communication matérielles, la conversion de protocoles Modbus et le routage des identifiants Modbus. La passerelle Modbus peut ainsi intégrer votre configuration matérielle Modbus existante et complexe au sein d’un réseau simple et facile à gérer.
Concentrateur de données Modbus

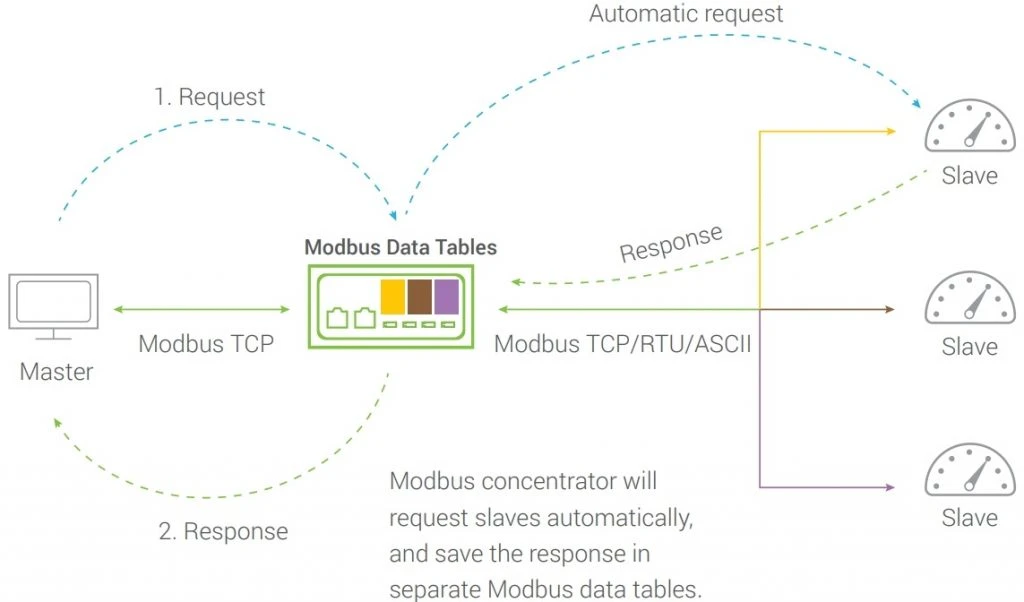

Le concentrateur de données Modbus exécute des commandes Modbus prédéfinies pour lire/écrire les données des appareils esclaves via les ports série. Il reproduit les données des appareils esclaves dans sa propre mémoire. Ainsi, les maîtres demandeurs peuvent recevoir une réponse plus rapidement, ce qui améliore l’efficacité globale.
Passerelle Modbus standard
Concentrateur Modbus
| NOM DU MODÈLE | NUMÉRO DE PIÈCE | DESCRIPTION | PORTS ETHERNET | PORTS SÉRIE |
|---|---|---|---|---|
| MB5916-DC-CT | Contact Siège social |
Concentrateur Modbus 16 ports, série RJ45, RS-232/422/485, Alimentation 24-48 VCC |
2 (RJ45) | 16 (RJ45) |
| MB5916-EU-CT | Concentrateur Modbus 16 ports, série RJ45, RS-232/422/485, Alimentation 100-240 VCA, prise UE |
2 (RJ45) | 16 (RJ45) | |
| MB5916-US-CT | Concentrateur Modbus 16 ports, série RJ45, RS-232/422/485, alimentation 100~240 VCA, prise américaine |
2 (RJ45) | 16 (RJ45) | |
| MB5916-SiS-DC-CT | Modbus 16 ports Concentrateur, série RJ45, RS-422/485, isolation 2,5 kV, alimentation 24-48 VCC. | 2 (RJ45) | 16 (RJ45) | |
| MB5916-SiS-EU-CT | Concentrateur Modbus 16 ports, série RJ45, RS-232, isolation 2,5 kV, alimentation 100-240 VCA, prise UE. | 2 (RJ45) | 16 (RJ45) | |
| MB5916-SiS-US-CT | Concentrateur Modbus 16 ports, série RJ45, RS-232, isolation 2,5 kV, alimentation 100~240 VCA, prise américaine | 2 (RJ45) | 16 (RJ45) |
| NOM DU MODÈLE | RÉFÉRENCE | DESCRIPTION |
|---|---|---|
| SDR-75-24 | 50500752240001G | Alimentation rail DIN 24 V CC 75 W/3,2 A avec entrée 88~264 V CA / 124~370 V CC |
| AD17-24C (US-Y) | 50500151240002G | Adaptateur secteur type Y, entrée 100-240 VCA, sortie 0,6 A à 24 VCC, prise américaine |
| AD17-24D (EU-Y) | 50500151240012G | Adaptateur secteur type Y, entrée 100-240 VCA, sortie 0,6 A à 24 VCC, prise européenne |
| GDC-120 | 59906861G | Câble de terre tressé en cuivre de 120 mm |
| CBL-RJ45(8P)-DB9(M)-90 | 50891781G | Câble RJ45 vers DB9 mâle, 90 cm |
| CBL-RJ45(8P)-DB9(M)-200 | 50891951G | RJ45 vers Câble DB9 mâle, 200 cm |
| CBL-RJ45(8P)-DB9(F)-90 | 50891791G | Câble RJ45 vers DB9 femelle, 90 cm |
| CBL-RJ45(8P)-DB9(F)-90-C | 50891971G | Câble croisé RJ45 vers DB9 femelle, 90 cm |
| CBL-RJ45(8)-DB9(F)-200-C | 50891961G | Câble croisé RJ45 vers DB9 femelle, 200 cm |
| RMK-718-Noir | 70100000000040G | Kit de montage en rack, noir |
| Câble d’alimentation (US) | 50801041G | Câble d’alimentation de 1,8 m, États-Unis |
| Câble d’alimentation (UE) | 50801051G | Câble d’alimentation de 1,8 m, UE |
| Fusible | 50709441G | Fusible |
| Interface réseau | |
|---|---|
| Vitesse | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) |
| Mode LAN | Deux sous-réseaux ou redondance réseau |
| Connecteur Ports | 2 ports RJ-45 10/100BASE-T(X) |
| Interface série | |
|---|---|
| Connecteur | RJ45 RS-232/422/485 sélectionnable par logiciel (modèles -N) ou RJ45 isolé RS-422/485 sélectionnable par logiciel (Modèles SiS) |
| Ports | 16 |
| Débit en bauds | 1 200 à 921 600 bps, sélectionnable par logiciel |
| Bits de données | 5, 6, 7, 8, sélectionnables par logiciel |
| Bits d’arrêt | 1, 2, sélectionnables par logiciel Sélectionnable |
| Parité | Aucune, Impaire, Paire, Espace, Marque |
| Contrôle de flux | Aucune, Xon/Xoff, RTS/CTS (RS-232 uniquement) |
| Isolation | 2,5 kV (versions Sis uniquement) |
| Logiciels | |
|---|---|
| Protocoles | IPv4, ICMP, TCP, UDP, client DHCP, SNMPv1,v2c,v3, HTTP, HTTPS, SMP/TLS, Telnet, RFC2217, RSTP, sécurité via OpenVPN et IPsec (hôte à hôte ou hôte à côté) avec un débit VPN jusqu’à 37,9 Mbit/s, et PPTP |
| Configuration | Utilitaire de gestion Atop, interface Web, Telnet, console série, affichage LCM |
| VirtualCOM | Logiciel de redirection Windows/Linux |
| Modes pris en charge par la passerelle Modbus | Ethernet : serveur/client Modbus TCP (ou VCOM) ; Série : Modbus RTU/ASCII (maître/esclave) |
| Nombre maximal de clients/esclaves Modbus | Modbus TCP : 16 clients maximum ; 32 connexions esclaves maximum |
| Concentrateur Modbus | Facultatif – veuillez vous adresser à votre représentant ATOP |
| Concentrateur Modbus redondant | Facultatif – veuillez vous adresser à votre représentant ATOP |
| Alimentation | Valeur |
|---|---|
| Tension d’alimentation nominale | Version CC : 24-48 VCC ; Version US-UE : 100-240 VCA (prise UE ou US) |
| Plage de tension d’entrée | Version CC : 24-48 VCC ; Version US-EU : 90-264 VCA (prise UE ou US) |
| Courant d’entrée | Version CC : 0,54 A à 24 VCC ; Version UE-États-Unis : 0,21 A à 100 VCA |
| Consommation électrique | Environ 21 W (max.) |
| Connecteur | Version CC : Bornier verrouillable à 3 broches de 5,08 mm Version UE-États-Unis : Prise d’alimentation CA CEI 60320-1 C14 |
| Redondance d’alimentation | Non |
| Protection contre les inversions de polarité | Oui (version CC uniquement) |
| Sortie relais | Oui (1) |
| Caractéristiques physiques | Valeur |
|---|---|
| Boîtier | Boîtier IP30, SPCC |
| Dimensions (L x H x P) | 436 mm x 43,5 mm x 200 mm |
| Poids | 3 000 g (version 8 ports) ; 3 200 g (version 16 ports) |
| Installation | Montage en rack 19 pouces (kit inclus) |
| Bouton de réinitialisation | Oui |
| Limites environnementales | |
|---|---|
| Température de fonctionnement | -20 °C à 70 °C (-4 °F à 158 °F) |
| Température de stockage | -40 °C à 85 °C (-40 °F à 185 °F) |
| Humidité relative ambiante | 5 % à 95 %, 55 °C (sans condensation) |
