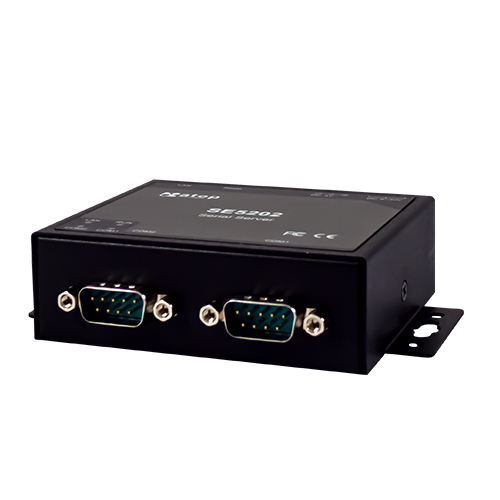

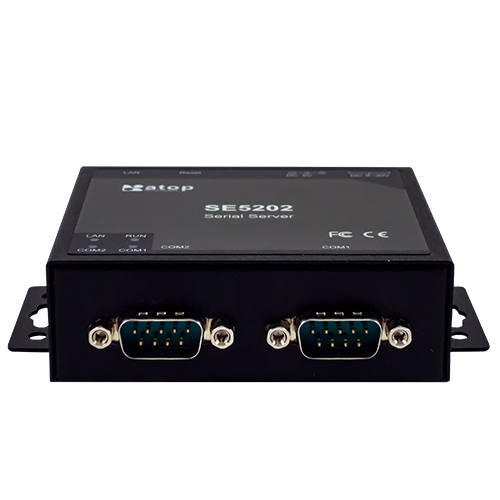

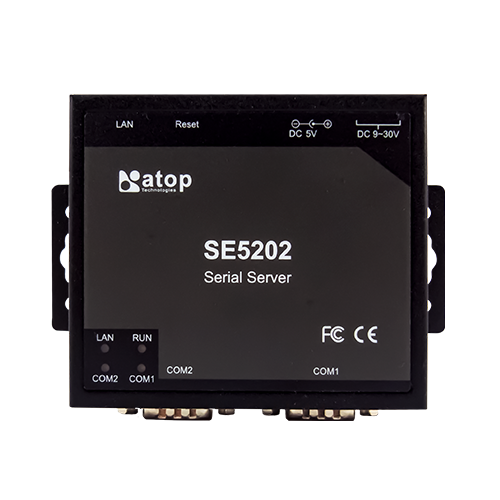

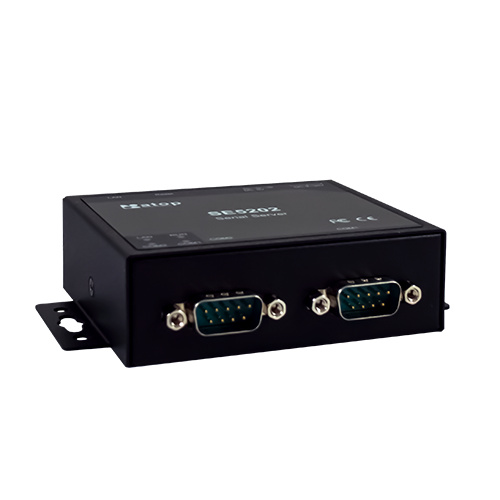

Série SE5202

Description

2 ports RS-232/485/422 sélectionnables par logiciel
1 port Fast Ethernet RJ45 10/100 Mbps ou emplacement SFP 100 Mbps
Prend en charge les modes serveur/client TCP, UDP, COM virtuel et tunneling
Configuration via la page du serveur Web, la console Telnet et l’utilitaire Windows
Configuration SNMPv1/v2c/v3, HTTPS, Telnet et SSH intégrée
Micrologiciel évolutif via Ethernet à partir d’un PC distant
Boîtier métallique robuste ; protection CEM industrielle
Doubles entrées d’alimentation CC redondantes pour un fonctionnement continu
Montage sur rail DIN en option

Bien qu’Ethernet soit devenu la nouvelle norme de base de l’automatisation industrielle, les périphériques série restent très pertinents aujourd’hui, avec de nombreux périphériques installés sur des sites dans le monde entier. Grâce à la série SE5202 d’ATOP, vous pouvez transformer n’importe quel périphérique série en un périphérique compatible Ethernet, vous permettant ainsi de contrôler et de surveiller vos périphériques série existants via votre réseau local ou étendu, voire via Internet.

Grâce à cette connectivité, la configuration ou le dépannage d’un périphérique série situé en usine ou à distance est simplifié. De plus, grâce à cette connectivité Ethernet, les périphériques série peuvent être intégrés aux pratiques modernes telles que l’Industrie 4.0 et l’IIoT, ce qui vous permet de prolonger leur durée de vie et d’éviter des mises à niveau massives dans un avenir proche.

Doté de deux ports série sélectionnables par logiciel et d’un port RJ45 ou d’un emplacement SFP, le SE5202 est un périphérique facile à installer, avec des options de configuration intuitives telles que Telnet, un navigateur Web ou d’autres utilitaires Windows. Grâce au logiciel VirtualCOM, les applications Windows peuvent accéder aux périphériques série en mappant les ports COM virtuels aux serveurs série SE5202.

Logé dans un boîtier métallique robuste offrant une protection CEM élevée, le serveur série SE5202 est idéal pour les applications d’automatisation industrielle et de fabrication, telles que les automates programmables, les IHM, les lecteurs de codes-barres, les terminaux de données, les Kanbans électroniques, les systèmes de contrôle d’atelier et les systèmes de prélèvement par lumière.

NOM DU MODÈLE	NUMÉRO DE PIÈCE	LAN	Série	Autre Fonctionnalités
SE5202-DB	1P1SE520200001G	1 x RJ45 10/100	2 x D-Sub 9	–
SE5202-TB	1P1SE520200002G	1 x 10/100 RJ45	2 borniers à 5 broches	–
SE5202-Sis	1P1SE520200003G	1 connecteur RJ45 10/100	2 borniers à 5 broches	Isolation série 3 kV
SE5202-SFP-DB	1P1SE520200004G	1 x SFP 100 Mbit/s	2 x D-Sub 9	–
SE5202-SFP-TB	1P1SE520200005G	1 x SFP 100 Mbit/s	2 x borniers 5 broches	–

NOM DU MODÈLE	NUMÉRO DE PIÈCE	DESCRIPTION
UN315-1212 (US-Y)	50500151120003G	Adaptateur secteur de type Y, entrée 100~240 VCA, sortie 1,25 A à 12 VCC, US prise
UNE315-1212 (EU-Y)	50500151120013G	Adaptateur secteur de type Y, entrée 100~240 VCA, sortie 1,25 A à 12 VCC, prise UE
UV305-0510 US-DC	50500051500005G	Prise CC (5,5 x 2,1 x 9,5 mm) ; entrée 100~240 VCA, 1 A à 5 VCC Sortie, Prise américaine, LV VI
UVE305-0510 EU-DC	50500051500015G	Prise DC (5,5 x 2,1 x 9,5 mm) ; entrée 100~240 VCA, sortie 1 A à 5 VCC, Prise européenne, LV VI
ADP-DB9(F)-TB5	59906231G	DB9 femelle vers TB5 femelle 3,81 mm Convertisseur
ADP-DB9(M)-DB9(F)	59901411G	Affectation des broches DB9 SE_MB52XX à DB9 SE_MB50XX
DK-25	30200000000022G	Kit rail DIN plastique
AXFD-1314-0523	522AXFD1314001G	Émetteur-récepteur SFP ; 155 Mbps, multimode ; 1 310 nm ; 2 km ; -40~85, DDMI
AXFD-1314-0553	522AXFD1314011G	Émetteur-récepteur SFP ; 155 Mbps, monomode ; 1 310 nm ; 30 km ; -40~85, DDMI

Interface réseau
Port Ethernet	1 emplacement RJ-45 10/100BASE-T(X) ou 1 emplacement SFP 100BASE-FX
Conformité	IEEE 802.3 pour 10BASE-T IEEE 802.3u pour 100BASE-T(X) et 100BASE-FX

Interface série
Connecteur	Connecteur D-Sub 9 broches (mâle, version DB) ou bornier 5 broches (version TB)
Ports	2
Mode	1 x RS-232 (DB9 pleine fonction)/RS-485 (2 et 4 fils)/RS-422, sélectionnable par logiciel 1 x RS-232/RS-485 (2 et 4 fils)/RS-422, sélectionnable par logiciel
Débit en bauds	1 200 à 230 400 bps
Parité	Aucun, Impair, Pair, Espace, Marque
Bits de données	7, 8
Bits d’arrêt	1, 2
Contrôle de flux	Aucun, Xon/Xoff, RTS/CTS (RS-232 uniquement)

Alimentation	Valeur
Connecteur	Bornier verrouillable 3 broches 5,08 mm et prise CC pour redondance
Tension d’entrée	Bornier 3 broches 5,08 mm : 9-30 VCC ; Prise CC verrouillable 5 V CC
Consommation électrique
Redondance d’alimentation	Oui
Protection contre l’inversion de polarité	Oui

Caractéristiques physiques	Valeur
Dimensions (L x H x P)	75 mm x 85 mm x 28 mm (sans fixation murale) SE5202-TB/SE5202-Sis : 74,5 x 108,2 x 27,5 mm (avec fixation murale) SE5202-DB : 80,3 x 108,2 x 27,5 mm (avec fixation murale et connecteur DB9) SE5202-SFP-TB : 76,6 x 108,2 x 27,5 mm (avec fixation murale) et SFP) SE5202-SFP-DB : 81,4 x 108,2 x 27,5 mm (avec SFP et DB9 à montage mural)
Poids	200 g
Installation	Fixation murale ou rail DIN (kit en option)
Bouton de réinitialisation	Oui

Limites environnementales
Température de fonctionnement	-20 °C à 70 °C (-4 °F à 158 °F)
Température de stockage	-40 °C à 85 °C (-40 °F à 185 °F)
Humidité relative ambiante	5 ~ 95 % HR, (sans condensation)

Logiciel
Protocoles	TCP, IPv4, UDP, Client DHCP, HTTP, HTTPS, Telnet, ARP, SNMPv1/v2cv3
Configuration	Utilitaire de gestion Atop, interface Web, Telnet, CLI
VirtualCOM	Logiciel de redirection Windows/Linux
Modes de liaison – Client TCP	Destination unique ou VirtualCOM
Modes de liaison – Serveur TCP	4 connexions ; VirtualCOM ou Telnet inversé
Modes de liaison – UDP	Jusqu’à 4 plages IP
