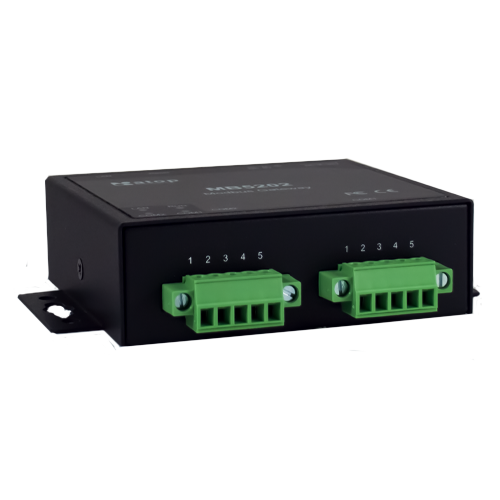

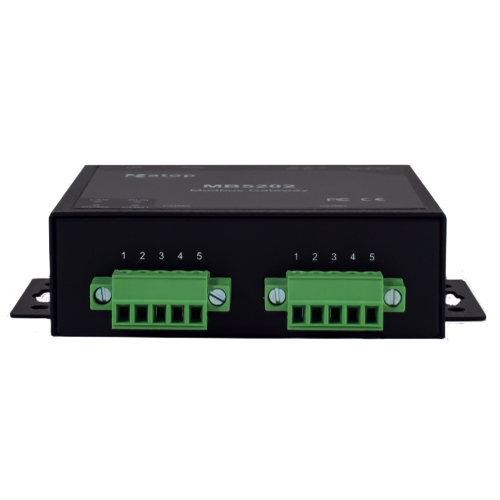

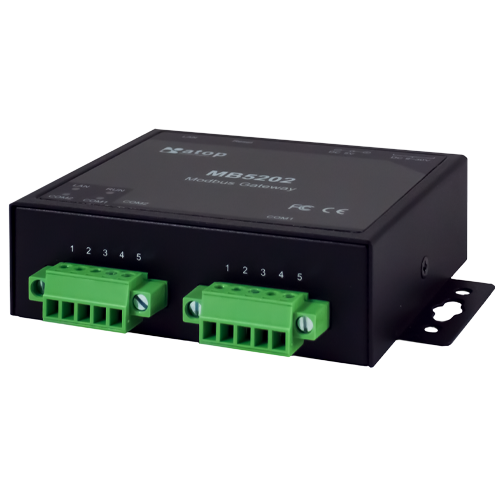

MB5202

Description

RS-232/485/422 sélectionnable par logiciel
Port Fast Ethernet RJ45 ou emplacement SFP 100 Mbit/s
Modbus TCP/RTU/ASCII
Prise en charge des protocoles TCP serveur/client et UDP

Infrastructure matérielle diversifiée
La passerelle Modbus MB5202 prend en charge les quatre normes de communication les plus courantes : RS-232, RS-485, RS-422 et Ethernet. Elle est fournie avec un utilitaire de configuration convivial permettant une sélection rapide de l’interface matérielle et une connexion facile à votre infrastructure de communication existante. Grâce à sa protection CEM industrielle et à sa large plage de températures de fonctionnement, le MB5202 est prêt pour toutes les missions.

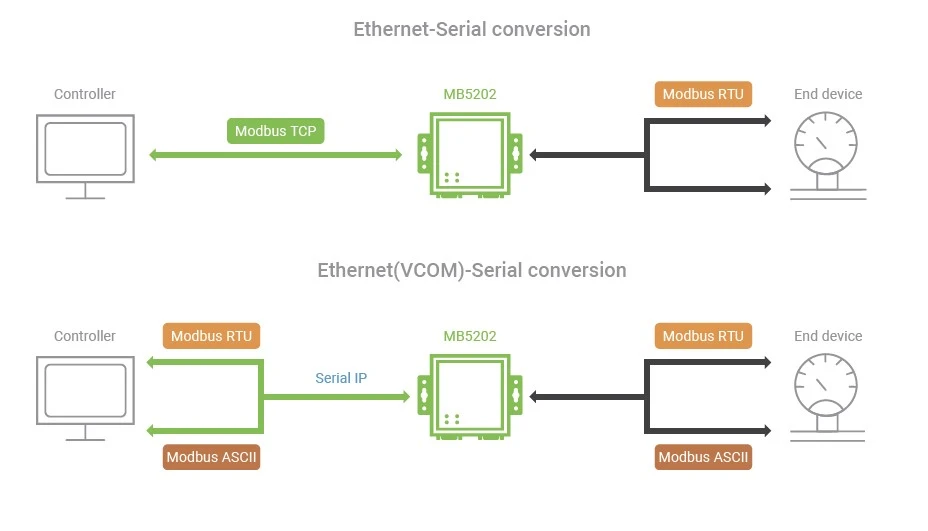

Basculement entre les protocoles Modbus
Le MB5202 prend en charge les protocoles Modbus et permet la conversion entre Modbus TCP, Modbus RTU et Modbus ASCII pour toutes les interfaces matérielles prises en charge.

Routage d’identification Modbus
Outre divers types d’interfaces de communication matérielles et la conversion de protocoles Modbus, le MB5202 prend également en charge le routage d’identification Modbus. Il peut ainsi intégrer votre configuration matérielle Modbus existante et complexe à un réseau simple pour une gestion simplifiée.

NOM DU MODÈLE	NUMÉRO DE PIÈCE	Description
MB5202-DB	1P1MB520200001G	Passerelle Modbus d’entrée de gamme 2 ports, RS-232/422/485, DB9(M)
MB5202-TB	1P1MB520200002G	Passerelle Modbus d’entrée de gamme 2 ports, RS-232/422/485, bornier
MB5202-SiS	1P1MB520200003G	Passerelle Modbus d’entrée de gamme 2 ports, RS-232/422/485, isolation 2 kV, Bornier
MB5202-SFP-DB	1P1MB520200004G	Passerelle Modbus d’entrée de gamme 2 ports, RS-232/422/485, DB9(M)
MB5202-SFP-TB	1P1MB520200005G	Passerelle Modbus d’entrée de gamme 2 ports, RS-232/422/485, bornier

NOM DU MODÈLE	NUMÉRO DE PIÈCE	DESCRIPTION
UN315-1212 (US-Y)	50500151120003G	Adaptateur secteur type Y, entrée 100~240 VCA, sortie 1,25 A à 12 VCC, prise américaine
UNE315-1212 (EU-Y)	50500151120013G	Adaptateur secteur type Y, entrée 100~240 VCA, sortie 1,25 A à 12 VCC, prise européenne
2AAU005B-EU	50500051500014G	Prise CC (5,0/2,1/9,5 mm) avec adaptateur secteur Lock, entrée 100~240 VCA, sortie 1,0 A à 5 VCC, prise UE, LV VI
2AAU005B-US	50500051500004G	Prise CC (5,0/2,1/9,5 mm) avec adaptateur secteur Lock, entrée 100~240 VCA, 1,0 A à 5 Sortie VCC, prise US, LV VI
ADP-DB9(F)-TB5	59906231G	Convertisseur DB9 femelle vers TB5 femelle 3,81 mm
ADP-DB9(M)-DB9(F)	59901411G	Affectation des broches DB9 SE_MB52XX vers DB9 SE_MB50XX
DK-25	30200000000022G	Kit rail DIN plastique
AXFD-1314-0523	522AXFD1314001G	Émetteur-récepteur SFP : 155 Mbps, multimode, 1 310 nm, 2 km, -40 à +85 °C, DDMI
AXFD-1314-0553	522AXFD1314011G	Émetteur-récepteur SFP : 155 Mbps, monomode, 1 310 nm, 30 km, -40 à +85 °C, DDMI

Interface réseau
Port Ethernet	1x Emplacement RJ-45 10/100BASE-T(X) ou 1 emplacement SFP 100BASE-FX
Conformité	IEEE 802.3 pour 10BASE-T IEEE 802.3u pour 100BASE-T(X) et 100BASE-FX

Interface série
Connecteur	Connecteur D-Sub9 9 broches (mâle, version DB) ou bornier 5 broches (version TB)
Ports	2
Mode	1 x RS-232 (DB9 pleine fonction)/RS-485 (2 et 4 fils)/RS-422, sélectionnable par logiciel 1 x RS-232/RS-485 (2 et 4 fils)/RS-422, sélectionnable par logiciel Sélectionnable
Débit en bauds	1200~230 400 bps
Parité	Aucune, Impaire, Paire, Espace, Marque
Bits de données	7, 8
Bits d’arrêt	1, 2
Contrôle de flux	Aucun, Xon/Xoff, RTS/CTS (RS-232 uniquement)

Alimentation	Valeur
Connecteur	Bornier verrouillable 3 broches 5,08 mm et prise CC pour redondance
Tension d’entrée	Bornier 3 broches 5,08 mm : 9-30 VCC ; Prise CC verrouillable 5 V CC
Consommation électrique
Redondance d’alimentation	Oui
Protection contre l’inversion de polarité	Oui

Caractéristiques physiques	Valeur
Dimensions (L x H x P)	75 mm x 85 mm x 28 mm (sans fixation murale) MB5202-TB/MB5202-Sis : 74,5 x 108,2 x 27,5 mm (avec fixation murale) MB5202-DB : 80,3 x 108,2 x 27,5 mm (avec fixation murale et connecteur DB9) MB5202-SFP-TB : 76,6 x 108,2 x 27,5 mm (avec fixation murale) et SFP) MB5202-SFP-DB : 81,4 x 108,2 x 27,5 mm (avec SFP et DB9 à montage mural)
Poids	200 g
Installation	Fixation murale ou rail DIN (kit en option)
Bouton de réinitialisation	Oui

Limites environnementales
Température de fonctionnement	-20 °C à +70 °C (-4 °F à +58 °F)
Température de stockage	-40 °C à +85 °C (-40 °F à +185 °F)
Humidité relative ambiante	5 à 95 % HR (sans condensation)

Logiciel
Protocoles	TCP, IPv4, UDP, Client DHCP, HTTP, HTTPS, Telnet, ARP, SNMPv1,v2c,v3
Configuration	Utilitaire de gestion Atop, interface Web, Telnet, CLI
VirtualCOM	Logiciel de redirection Windows/Linux
Modbus	TCP/RTU/ASCII
Modèles pris en charge	Ethernet : Modbus TCP Serveur/Client (ou VCOM) ; Série : Modbus RTU/ASCII (maître/esclave)
Nombre maximal de clients/esclaves	Modbus TCP : 16 clients maximum ; 32 connexions esclaves maximum
