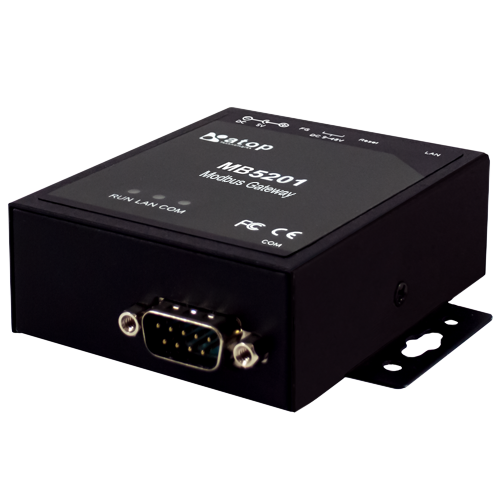

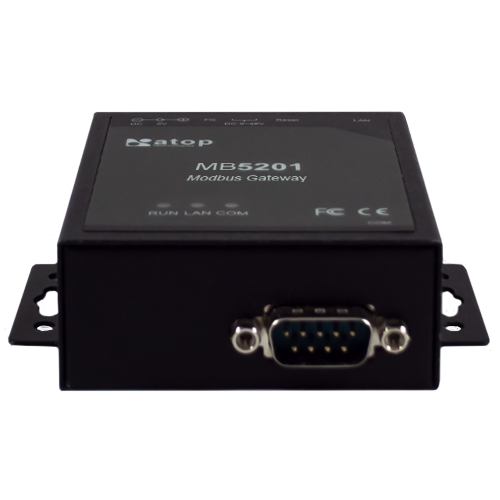

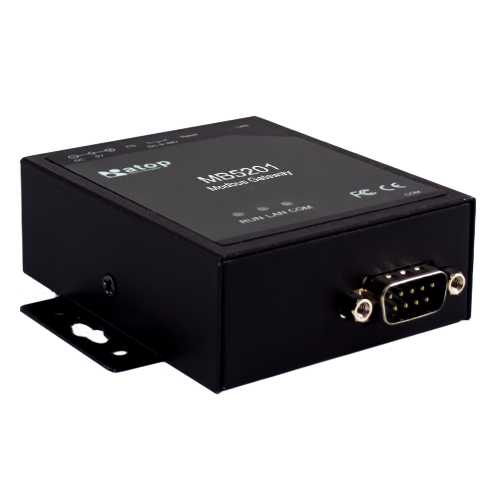

MB5201

Description

1 port RS-232/485/422 sélectionnable par logiciel
1 port Fast Ethernet RJ45 10/100 Mbit/s
Prise en charge des modes serveur/client TCP, UDP, COM virtuel et tunnel
Modbus TCP/RTU/ASCII
Configuration via la page du serveur Web, la console Telnet et l’utilitaire Windows
Minuterie évolutive via Ethernet depuis un PC distant
Boîtier métallique robuste ; protection CEM industrielle
Double entrée d’alimentation CC redondante pour un fonctionnement continu
Montage sur rail DIN en option

Infrastructure matérielle diversifiée
La passerelle Modbus prend en charge les quatre normes de communication les plus courantes : RS-232/485/422 et Ethernet. L’utilitaire de configuration convivial fourni avec la passerelle Modbus permet de sélectionner rapidement l’interface matérielle et de basculer facilement vers l’infrastructure de communication existante. Grâce à sa protection CEM industrielle et à sa large plage de températures de fonctionnement, le MB5201 est prêt à affronter toutes les missions.

Basculement entre les protocoles Modbus
La passerelle Modbus prend en charge le protocole Modbus standard et est capable de convertir tous les protocoles Modbus entre Modbus TCP, Modbus RTU et Modbus ASCII pour toutes les interfaces matérielles prises en charge.

Routage des identifiants Modbus
La passerelle Modbus prend en charge différents types d’interfaces de communication matérielles, la conversion des protocoles Modbus et le routage des identifiants Modbus. La passerelle Modbus peut ainsi intégrer votre configuration matérielle Modbus existante et complexe au sein d’un réseau simple et facile à gérer.

NOM DU MODÈLE	RÉFÉRENCE	Description
MB5201-DB	1P1MB520100001G	Passerelle Modbus TCP/RTU 1 port, CEM industrielle Protection, RS-232/422/485, DB9(M)
MB5201-TB	1P1MB520100002G	Passerelle Modbus TCP/RTU 1 port, protection CEM industrielle, RS-232/422/485, bornier

NOM DU MODÈLE	RÉFÉRENCE	Description
UN315-1212 (US-Y)	50500151120003G	Adaptateur secteur de type Y, entrée 100~240 VCA, sortie 1,25 A à 12 VCC, prise américaine
UNE315-1212 (EU-Y)	50500151120013G	Adaptateur secteur type Y, entrée 100~240 VCA, sortie 1,25 A à 12 VCC, prise européenne
UV305-0510 (US-DC)	50500051500003G	Adaptateur secteur jack CC (3,5/1,35/7,5 mm), entrée 100~240 VCA, sortie 1,0 A à 5 VCC, prise américaine, LV6
UVE305-0510 (UE-DC)	50500051500013G	Adaptateur secteur jack CC (3,5/1,35/7,5 mm), entrée 100~240 VCA , sortie 1,0 A à 5 VCC, prise UE, LV6
UVE305-0510 (UK-DC)	50500051500023G	Adaptateur secteur jack CC (3,5/1,35/7,5 mm), 100~240 VCA Entrée, sortie 1,0 A à 5 VCC, prise UK, LV6
ADP-DB9(F)-TB5	59906231G	Convertisseur DB9 femelle vers TB5 femelle 3,81 mm
ADP-DB9(M)-DB9(F)	59901411G	Affectation des broches DB9 SE_MB52XX à la broche DB9 SE_MB50XX Affectation
DK-25	30200000000022G	Kit rail DIN plastique

Interface réseau
Vitesse	IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X)
Auto-négociation	Présent
MDI/MDI-X automatique	Présent
Ports de connexion	RJ45 x 1

Interface série
Connecteur	Connecteur D-Sub9 9 broches (mâle, version DB) ou bornier 5 broches (version TB)
Mode	RS-232/RS-485 (2 et 4 fils)/RS-422, sélectionnable par logiciel
Ports	1
Débit en bauds	1200~230 400 bps
Parité	Aucun, Impair, Pair, Espace, Marque
Bits de données	7, 8
Arrêter Bits	1, 2
Contrôle de flux	Aucun, Xon/Xoff, RTS/CTS (RS-232 uniquement)

Logiciel
Protocoles	TCP, IPv4, UDP, Client DHCP, HTTP, HTTPS, Telnet, ARP, SNMPv1,v2c,v3
Configuration	Utilitaire de gestion Atop, interface Web, Telnet, CLI
VirtualCOM	Logiciel de redirection Windows/Linux
Modbus	TCP/RTU/ASCII
Modèles pris en charge	Ethernet : Modbus TCP serveur/client (ou VCOM) ; Série : Modbus RTU/ASCII (maître/esclave)
Nombre maximal de clients/esclaves	Modbus TCP : 16 clients maximum ; 32 connexions esclaves maximum

Alimentation	Valeur
Connecteur	Bornier verrouillable 3 broches 5,08 mm et prise CC pour redondance
Tension d’entrée	Bornier verrouillable à 3 broches de 5,08 mm : 9-30 VCC ; Prise CC 5 V CC
Consommation électrique	<1,5 W à 9 V CC
Redondance d’alimentation	Oui
Protection contre les inversions de polarité	Oui

Caractéristiques physiques	Valeur
Dimensions (L x H x P)	65 mm x 78 mm x 28 mm (sans fixation murale) SE5201-TB : 88,5 x 78,3 x 27,8 mm (avec fixation murale) SE5201-DB : 88,5 x 84 x 27,8 mm (avec fixation murale et connecteur DB9)
Poids	185 g
Installation	Fixation murale, rail DIN (en option)
Bouton de réinitialisation	Oui

Limites environnementales
Température de fonctionnement	-20 °C à 70 °C (-4 °F à 158 °F)
Température de stockage	-40 °C à 85 °C (-40 °F à 185 °F)
Humidité relative ambiante	5 à 95 % HR, sans condensation
