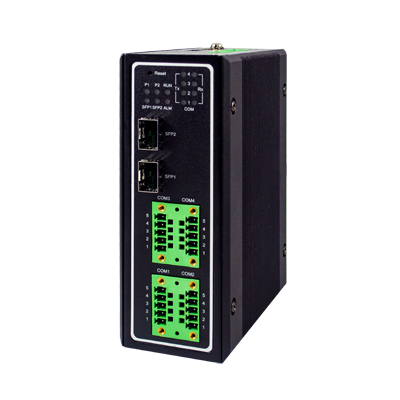

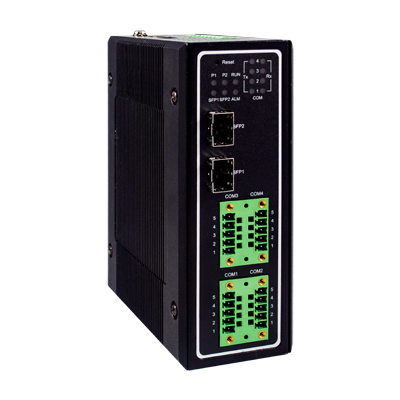

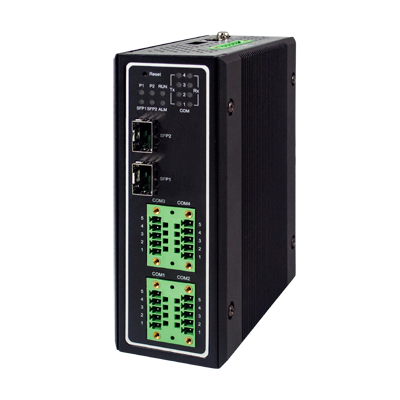

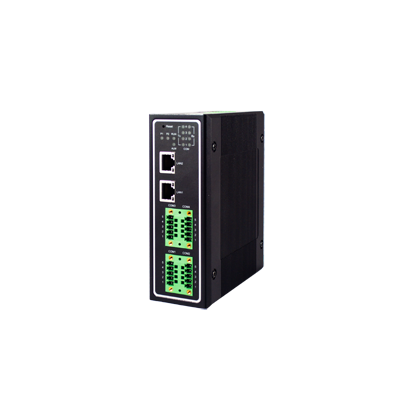

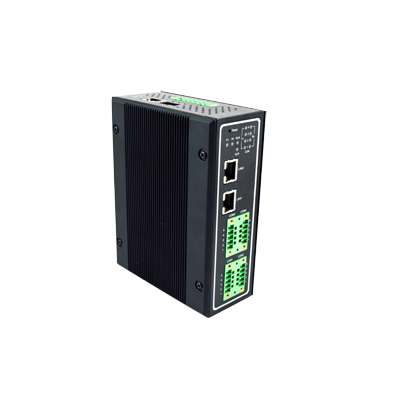

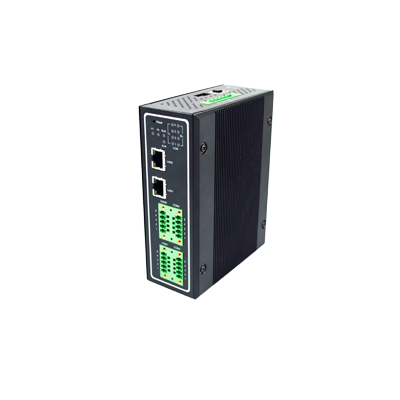

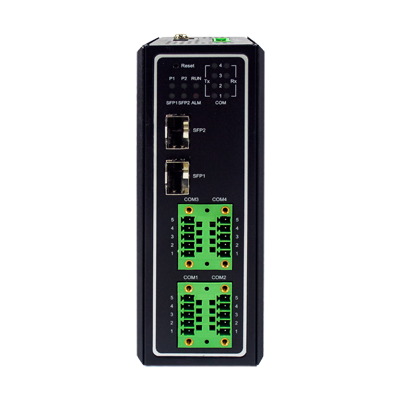

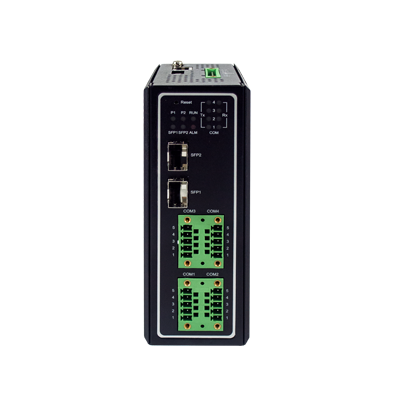

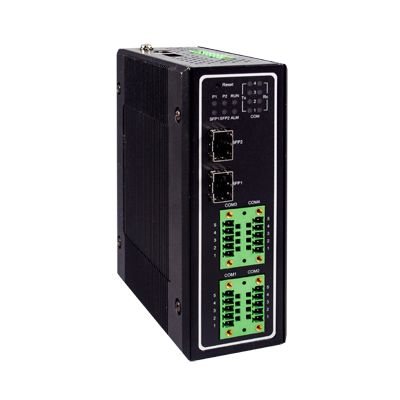

Série PG5904D

• Double port Ethernet 10/100 Mbit/s, avec PoE PD en option ou emplacement SFP 100/1000 Mbit/s
• 4 ports RS-232/422/485, débit en bauds jusqu’à 921,6 Kbit/s, D-Sub9 ou bornier, isolation série 3 kV en option
• Boîtier métallique IP30 avec dissipateur thermique en aluminium
• Entrée d’alimentation CC redondante, une sortie relais
• Protection CEM renforcée, fonctionne dans des environnements de -40 à 85 °C
• Même plateforme matérielle pour différentes conversions de protocole (Modbus TCP/RTU/ASCII, DNP3.0 TCP ou série, IEC 60870-5-101, IEC 60870-5-103, IEC 60870-5-104, IEC 61850)
• En option Version sous licence complète pour la conversion simultanée de plusieurs protocoles.
• Configuration conviviale avec un utilitaire Windows basé sur Java.
• PPTP, VPN IPsec ou OpenVPN intégrés pour une sécurité renforcée.

Description du produit
La série PG59XX est une passerelle de protocole industrielle hautement fiable et tolérante aux pannes. Son architecture puissante assure une conversion transparente entre les différents protocoles Ethernet et série. Les périphériques série communiquant sur différents protocoles peuvent être intégrés au système et étendre sa portée via le réseau Ethernet redondant de la passerelle. Ce périphérique est conçu pour fonctionner dans les secteurs les plus exigeants tels que les sous-stations électriques, la production d’électricité, le pétrole et le gaz, l’agriculture et l’industrie manufacturière.

La configuration est effectuée via un utilitaire Windows convivial basé sur Java appelé eNode Designer. Il permet de configurer les plateformes cibles, de définir les propriétés des périphériques et de mapper les points de données des protocoles. Pour ce faire, un fichier projet représentant le système doit être créé. Il comprend les périphériques et les applications de protocole qui y sont exécutées. La configuration dépend entièrement du « module eNode » qui représente l’appareil ou l’application concernée, mais peut également inclure des éléments tels que la modification des paramètres du port de communication et la définition des points d’entrée et de sortie des informations du système eNode Designer.

La série PG59XX intègre une couche de sécurité supplémentaire, permettant aux appareils d’être déployés dans des topologies nécessitant la circulation de données via Internet et empêchant la lecture des données sensibles de contrôle et de surveillance par des activités malveillantes. Le chiffrement VPN IPsec, configurable en modes pair-à-pair et pair-à-côte, garantit le chiffrement des données transmises grâce à un chiffrement AES robuste de 128, 192 ou 256 bits.

Un autre atout des passerelles de protocole ATOP est la possibilité d’activer plusieurs protocoles simultanément. Contrairement aux passerelles conventionnelles, qui nécessitent la prédéfinition d’un protocole maître et d’un protocole esclave, le modèle de licence complète permet aux utilisateurs de convertir plusieurs protocoles entrants de notre base de protocoles en d’autres compatibles avec la sortie, offrant ainsi de puissantes fonctions de conversion de protocoles, une flexibilité d’utilisation et une maintenance simplifiée.

Application
Les piles de protocoles intégrées à la passerelle de protocoles permettent :
– Conversion transparente – Gestion des exceptions/erreurs – Gestion des événements non sollicités pour les protocoles qui les requièrent (tels que DNP3) – Hautes performances – Faible coût – Faible coût

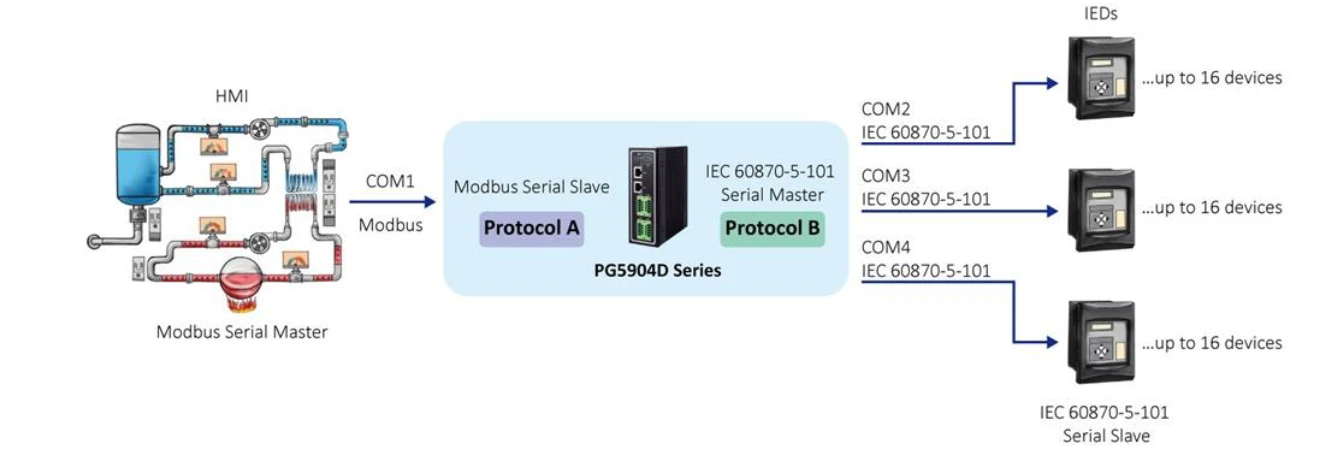

Le Cet exemple montre comment connecter facilement une IHM série Modbus, via la passerelle de protocole ATOP, à un RTU esclave série IEC60870-5-101. L’IHM hôte joue le rôle de maître série Modbus, tandis que le terminal auquel il accède est un esclave série IEC60870-5-101.
La passerelle de protocole ATOP agit de manière transparente avec l’IHM comme esclave série Modbus, répondant aux commandes d’interrogation ou d’écriture requises par l’hôte via son identifiant Modbus virtuel. Parallèlement, elle agit comme maître série IEC60870-5-101 vis-à-vis du terminal dont l’adresse 101 est mappée à l’identifiant Modbus virtuel auquel l’IHM accède.

Attention ! Toutes les fonctions de passerelle répertoriées dans la fiche technique font référence au rôle de « passerelle », et non à l’« hôte » ou à l’« esclave » auquel la passerelle est connectée. Dans cet exemple, la référence affichée est « MBSS-01SM » (esclave série Modbus vers maître série IEC60870-5-101).
