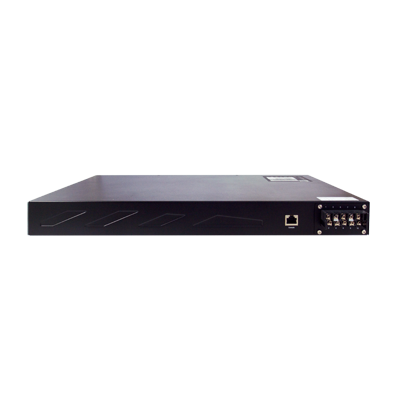

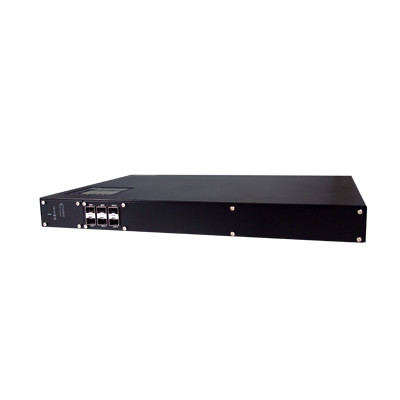

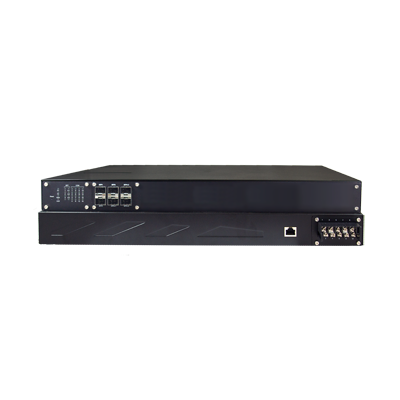

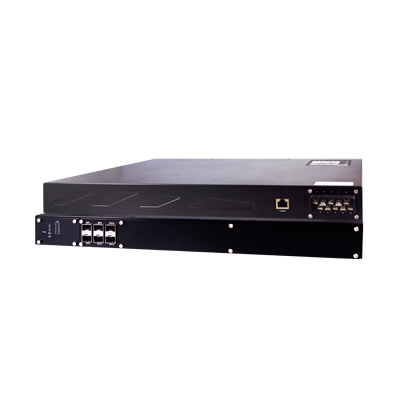

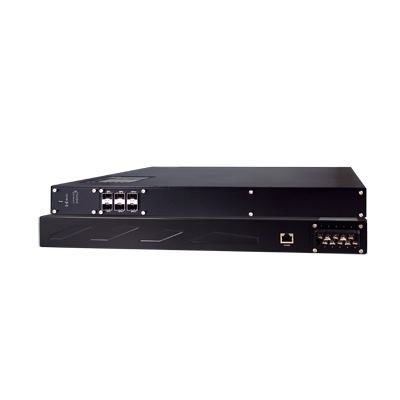

Série PG5900A

• Conforme aux normes CEI 61850-3 et IEEE 1613 relatives aux postes électriques
• Version optionnelle avec licence complète pour la transformation simultanée de plusieurs protocoles
• Entrées d’alimentation redondantes isolées de 24 à 48 VCC, 100 à 240 VCA et 100 à 370 VCC
• Protection CEM extrême conforme à la norme IEC61850-3. Fonctionne dans des environnements de -40 à +80 °C.
• Même plateforme matérielle pour différentes conversions de protocoles (Modbus TCP, DNP3.0 sur Ethernet, IEC 60870-5-104, IEC 61850).
• Configuration conviviale avec un utilitaire Windows basé sur Java.
• Client/serveur PPTP, IPsec et OpenVPN intégrés pour une sécurité renforcée.
• Redondance réseau via RSTP.

Description du produit

La série PG5900A est une passerelle de protocole industrielle extrêmement fiable et tolérante aux pannes. Son architecture puissante assure une conversion transparente entre les différents protocoles Ethernet. Les IED communiquant sur différents protocoles peuvent être intégrés au système et étendre sa portée via le réseau Ethernet redondant de la passerelle. Cet appareil est conçu pour fonctionner dans les secteurs les plus exigeants, tels que les sous-stations électriques, la production d’électricité, le pétrole et le gaz, l’agriculture et l’industrie manufacturière.

La configuration s’effectue via eNode Designer, un utilitaire Windows convivial basé sur Java. Il permet de configurer les plateformes cibles, de définir les propriétés de l’appareil et le mappage des données de protocole. La configuration dépend entièrement du module eNode qui représente l’appareil ou l’application, mais peut inclure des opérations telles que la modification des paramètres du port de communication et la définition des points d’entrée et de sortie des données du système eNode Designer.

La série PG5900A intègre une couche de sécurité supplémentaire, permettant le déploiement des appareils dans des topologies nécessitant la circulation de données via Internet et empêchant la lecture des données sensibles de contrôle et de surveillance par des activités malveillantes. Le chiffrement VPN IPsec, configurable en mode pair-à-pair et pair-à-côte, garantit le chiffrement des données transmises grâce à un chiffrement AES robuste de 128, 192 ou 256 bits. Les applications basées sur OpenVPN peuvent bénéficier de la prise en charge client/serveur sur notre appareil.

Un autre avantage des passerelles de protocole ATOP est la possibilité d’activer plusieurs protocoles simultanément. Contrairement aux passerelles conventionnelles, qui nécessitent la prédéfinition d’un protocole maître et d’un protocole esclave, le modèle de licence complète permet aux utilisateurs de convertir plusieurs protocoles entrants de notre base de protocoles en d’autres compatibles avec la sortie, offrant ainsi de puissantes fonctions de conversion de protocoles, une flexibilité d’utilisation et une maintenance simplifiée.

Application

Les piles de protocoles intégrées à la passerelle de protocoles permettent :
– Une conversion transparente – Une gestion des exceptions/erreurs – La gestion des événements non sollicités pour les protocoles qui les requièrent (tels que DNP3) – Des performances élevées – Un faible coût – Un coût réduit – Une gestion des événements non sollicités pour les protocoles qui les requièrent (tels que DNP3) – Des performances élevées – Un coût réduit – Une gestion des événements non sollicités pour les protocoles qui les requièrent … height= »398″>

Cet exemple montre comment connecter facilement une IHM série Modbus, via la passerelle de protocole Atop, à un IED serveur Ethernet DNP3.0. L’IHM hôte joue le rôle de maître série Modbus, tandis que le terminal auquel il accède est un serveur Ethernet DNP3.0.
La passerelle de protocole Atop agit de manière transparente avec l’IHM comme esclave série Modbus, répondant aux commandes d’interrogation ou d’écriture requises par l’hôte via son identifiant Modbus virtuel. Parallèlement, elle agit comme client Ethernet DNP3.0 vis-à-vis du terminal dont l’adresse DNP3.0 est mappée à l’identifiant Modbus virtuel auquel l’IHM accède.
Attention ! Toutes les fonctions de passerelle répertoriées dans la fiche technique font référence au rôle de « passerelle », et non à l’« hôte » ou à l’« esclave » auquel la passerelle est connectée. Dans cet exemple, la référence affichée est « MBSS-DNEC » (esclave série Modbus vers client Ethernet DNP3.0).
