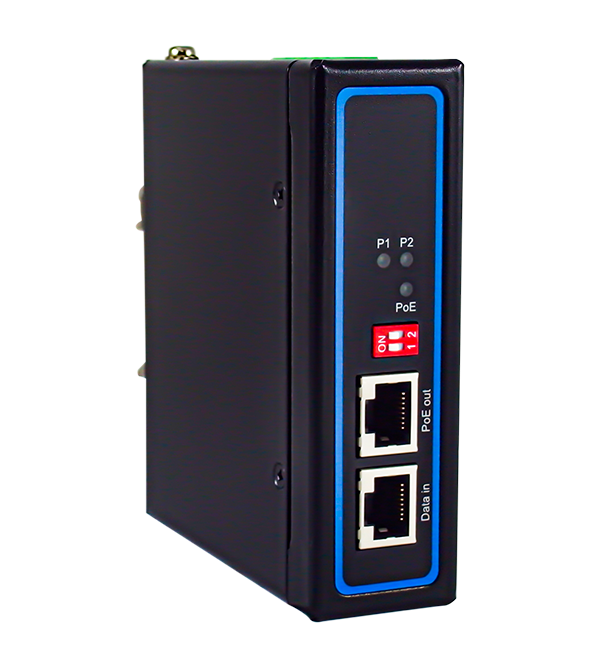

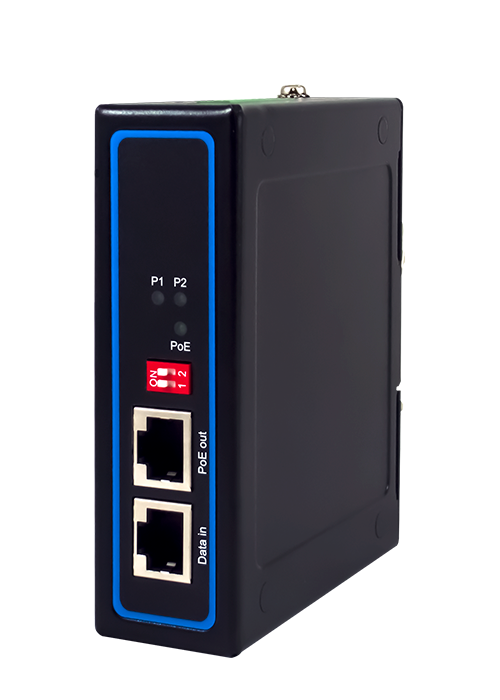

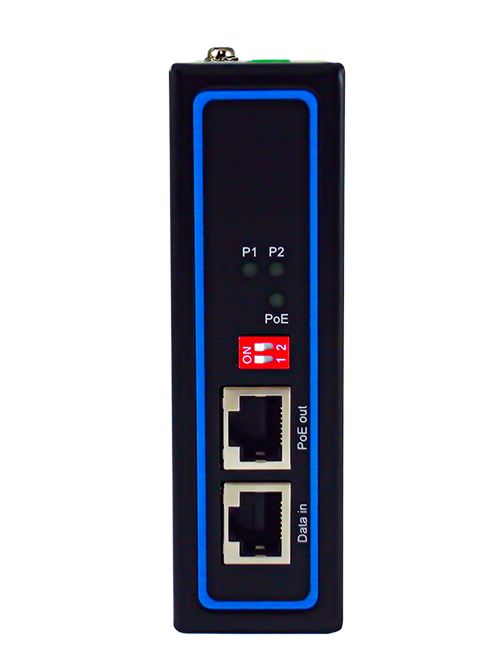

IJG7001
Injecteur industriel PoE 12 V, PoE+
- Prise en charge des normes 802.3af (PoE) et 802.3at (PoE+)
- Puissance PoE jusqu’à 30 W disponible
- Entrée d’alimentation 12 VCC dédiée
- Prise en charge des modes A et B, sélectionnable par commutateur DIP
- 2 ports 10/100/1000 BASE-T(X) (entrée de données, données + sortie PoE)
- Aluminium IP30 avec rail DIP / montage mural (en option)
- Plage de fonctionnement de -40 °C à 75 °C
- Certifié EN 62368-1 et IEC 62368-1
- Protection CEM renforcée, jusqu’au niveau 4
Prise en charge multiprotocole
L’alimentation par Ethernet (Power over Ethernet) est un outil pratique pour simplifier les configurations de réseaux industriels et IoT. Désormais largement utilisé dans les appareils finaux tels que les points d’accès sans fil ou les caméras IP, l’injecteur PoE IJG7001 prend en charge les normes IEEE 802.3at (PoE+) et IEEE 802.3af (PoE). Vous pouvez ainsi alimenter en PoE pratiquement tous les appareils.
Sélection des modes A et B
L’IJG7001 prend en charge les modes A et B pour la norme 802.3af/at. Fini les tracas liés à la recherche du modèle dont vous avez besoin ! Ajustez simplement le commutateur DIP de l’IJG7001 en fonction de votre appareil.
Matériel robuste
Grâce à sa forte protection CEM et à sa large plage de fonctionnement, l’IJG7001 peut être installé côté machine afin de réduire le coût de l’alimentation électrique et donc le coût global de possession.
| Nom du modèle | Référence | Ports RJ45 | Emplacements SFP | PoE | Amplificateur PoE 12~57 V |
|---|---|---|---|---|---|
| IJG7001 | 1P1IJG70010001G | 2 | 0 | 1 | Oui |
| Type | Nom du modèle | Référence | Description |
|---|---|---|---|
| Fixation murale | Kit de fixation murale | 70100000000052G | Kit de fixation murale en aluminium |
| Ethernet | Norme | – |
|---|---|---|
| Conformité | IEEE 802.3 pour 10BaseT IEEE 802.3u pour 100BaseT(X) IEEE 802.3ab pour 1000BaseT(X) IEEE 802.3af pour Power-over-Ethernet (PoE – max. 15,4 W) IEEE 802.3at pour Power-over-Ethernet (PoE+ – max. 30 W) |
|
| Modes PoE | Mode A/Mode B sélectionnable par commutateur DIP Mode A : Alimentation PoE via les broches de données (1, 2, 3, 6) Mode B : Alimentation PoE via les broches de réserve (4, 5, 7, 8) |
|
| Débit de transmission RJ 45 | 10/100/1000 Mbit/s | |
| MDI/MDI-X automatique | Oui | |
| Puissance | Valeur |
|---|---|
| Amplificateur de tension PoE | Oui (prise en charge maximale) 30 W) |
| Tension d’entrée | 12 (limites de puissance) |
| Courant d’entrée | Max. 3,6 A à 12 V CC |
| Max. Consommation électrique | 30 W |
| LED | Valeur |
|---|---|
| Indicateurs | P1, P2, PoE |
| Caractéristiques physiques | Valeur |
|---|---|
| Boîtier | Boîtier métallique IP30 |
| Dimensions (L x H x P) | 32 x 110 x 90 mm |
| Poids | 340 g |
| Installation | Rail DIN, montage mural (kit en option) |
| Limites environnementales | Valeur |
|---|---|
| Température de fonctionnement | -40 °C à +75 °C (-40 °F à +167 °F) |
| Température de stockage | -40 °C à +85 °C (-40 °F à +185 °F) |
| Humidité relative ambiante | 5 % à 95 % (test sans condensation à 55 °C) |
