- Prend en charge le multimode 2 km, le monomode 30 km
- Mode PTP et anneau pour la communication en anneau de fibre série
- Prend en charge la terminaison de ligne RS-485 120 ohms
- Prend en charge la résistance de traction haute/basse des signaux de données RS-485
- Prend en charge la tension d’entrée 9 ~ 48 V CC
- -40 ~ 70 °C Large plage de températures de fonctionnement pour les applications en environnements dangereux

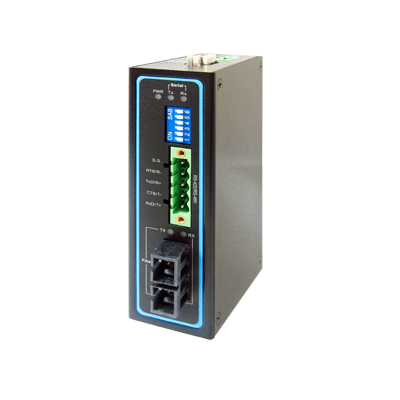

La série de convertisseurs de médias industriels série vers fibre SF63 offre une conversion industrielle entre 100BaseFX (connecteur SC ou ST), RS-232 et RS-422/485 ; les options de connexion incluent un connecteur SC/ST multimode (2 km) et un connecteur SC/ST monomode (30 km). Le convertisseur de média série vers fibre SF63 est conçu pour les environnements industriels difficiles et est conforme aux normes FCC/CE.
| NOM DU MODÈLE |
NUMÉRO DE PIÈCE |
MODE FIBRE |
CONNECTEUR |
DISTANCE NOMINALE |
| SF63-TB-DB-1Fm-SC-2 |
1P1SF63FMSC001G |
Multimode |
SC |
2 km |
| SF63-TB-DB-1Fs-SC-30 |
1P1SF63FSSC001G |
Monomode |
SC |
30 km |
| SF63-TB-DB-1Fm-ST-2 |
1P1SF63FMST001G |
Multimode |
ST |
2 km |
| SF63-TB-DB-1Fs-ST-30 |
1P1SF63FSST001G |
Monomode |
ST |
30 km |
| NOM DU MODÈLE |
NUMÉRO DE PIÈCE |
DESCRIPTION |
| UN315-1212 (US-Y) |
50500151120003G |
Adaptateur secteur de type Y, entrée 100~240 V CA, Sortie 1,25 A à 12 V CC, prise US, LV6 |
| UNE315-1212 (EU-Y) |
50500151120013G |
Adaptateur secteur type Y, entrée 100~240 V CA, sortie 1,25 A à 12 V CC, prise EU, LV6 |
| AD1024-24F |
50500241240001G |
Adaptateur secteur 24 W/1 A pour rail DIN Alimentation 24 VCC avec entrée universelle 100~240 VCA/120~370 VCC |
| AD1048-24FS |
50500481240001G |
Alimentation 24 VCC pour rail DIN 48 W/2 A avec entrée universelle 100~240 VCA/120~370 VCC |
| AD1072-24F |
50500721240001G |
Alimentation rail DIN 24 VCC 72 W/3 A avec entrée universelle 100~240 VCA/120~370 VCC |
| AD1100-24F |
50501001240001G |
Alimentation rail DIN 24 VCC 100 W/4 A avec entrée universelle 100~240 VCA/120~370 VCC |
| AD1120-24F |
50501201240001G |
Alimentation rail DIN 24 VCC 120 W/5 A avec entrée universelle 100~240 VCA/120~370 VCC |
| AD1120-48F |
50501201480001G |
Alimentation rail DIN 48 VCC 120 W/2,5 A avec entrée universelle 100~240 VCA/120~370 VCC |
| 2ESDP-03P |
50703001G |
Bornier 3 broches 5,08 mm avec angle de 180° |
| Interfaces |
Valeur |
| Connecteur fibre |
SC/ST Connecteur |
| Exigences relatives aux câbles |
Multimode : 50/125 µm, 62,5/125 µm / Monomode : 9/125 µm |
| Distance de transmission |
Multimode : 2 km / Monomode : 30 km |
| Longueur d’onde |
SF63-TB-DB-1Fm-SC (multimode) : 850 nm |
| SF63-TB-DB-1Fs-SC (monomode) : 1 310 nm |
| SF63-TB-DB-1Fm-ST (multimode) : 1 310 nm |
| SF63-TB-DB-1Fs-ST (monomode) : 1 310 nm |
| Puissance d’émission |
SF63-TB-DB-1Fm-SC (multimode) : -4~-9,5 dBm |
| SF63-TB-DB-1Fs-SC (monomode) : +3 à -4 dBm |
| SF63-TB-DB-1Fm-ST (multimode) : -14 à -20 dBm |
| SF63-TB-DB-1Fs-ST (monomode) : -8 à -15 dBm |
| Sensibilité Rx |
SF63-TB-DB-1Fm-SC (multimode) :
|
| SF63-TB-DB-1Fs-SC (monomode) :
|
| SF63-TB-DB-1Fm-ST (multimode) :
|
| SF63-TB-DB-1Fs-ST (monomode) :
|
| RS-232/422/485 |
Valeur |
| Signaux RS-232 |
TxD, RxD, GND (court-circuit interne DCD, DTR, DSR ; court-circuit interne CTS, RTS) |
| Signaux RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
| Signaux RS-485-4w |
TxD+, TxD-, RxD+, RxD-, GND |
| Signaux RS-485-2w |
Données+, Données-, GND |
| Débit en bauds |
300 bps à 921,6 kbps (RS-422/485) |
| Débit en bauds |
300 bps à 115,2 kbps (RS-232) |
| Puissance |
Valeur |
| Tension d’entrée |
9~48 VCC |
| Courant d’entrée (système) |
0,28 A max., 9 VCC |
| Consommation électrique (système) |
Max. 2,5 W à 9 VCC |
| Connecteur |
Bornier à vis 3 broches amovible |
| Protection contre les inversions de polarité |
Oui |
| Caractéristiques physiques |
Valeur |
| Boîtier |
Boîtier IP30 SPCC |
| Dimensions (L x H x P) |
34,4 x 91,2 x 120 mm |
| Poids |
700 g |
| Installation |
Rail DIN, montage mural (kit en option) |
| Limites environnementales |
Valeur |
| Température de fonctionnement |
-40 °C à 70 °C (-40 °F à 158 °F) |
| Température de stockage |
-40 °C à 85 °C (-40 °F à 185 °F) |
| Humidité relative ambiante |
5 % à 95 %, 55 °C (sans condensation) |
