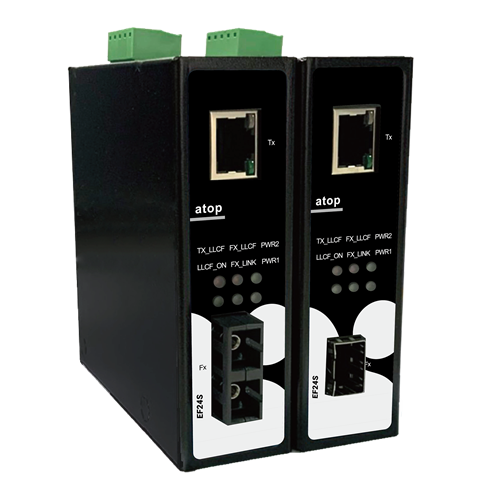

Série EF24S
Convertisseur de média Gigabit Ethernet industriel vers fibre optique
- Prend en charge l’auto MDI/MDI-X et la négociation automatique
- Disponible avec les connecteurs fibre SC et SFP
- Entrée d’alimentation redondante
- Paquets Jumbo jusqu’à 10 000 octets
- Transfert de défaut de liaison (LFP)
- Température de fonctionnement : -40 °C à +70 °C
La série EF24S est un convertisseur Gigabit Ethernet industriel léger vers fibre offrant une conversion de média entre 10/100/1000 BASE-T(X) et 1000 BASE-(F)X (disponible avec les connecteurs fibre SC et SFP). Que vous mettiez à niveau votre système ou que vous remplaciez simplement un appareil obsolète par un modèle plus récent, l’EF24S garantit un processus à la fois simple et économique.
Outre la conversion multimédia de base, la série EF24S est équipée d’un commutateur DIP permettant de configurer ou d’activer des fonctions plus avancées, telles que le contrôle de flux, la transmission en cas de défaillance de liaison et la limitation des trames jumbo pour une flexibilité maximale. Bien que compact et fin, il est indéniablement robuste et adapté à toutes les applications.
Le convertisseur de média série EF24S offre également les fonctions MDI/MDI-X automatiques, l’auto-négociation et le relais de défaut de liaison (LFP), ainsi qu’un commutateur DIP à 3 broches pour configurer les fonctions telles que le contrôle de flux, le relais de défaut de liaison et la trame étendue.
| NOM DU MODÈLE | NUMÉRO DE PIÈCE | DESCRIPTION |
|---|---|---|
| EF24S-1G-1Fm-SC-550M | 1P1EF24S000001G | Convertisseur de média Gigabit Ethernet vers fibre optique industriel, multimode, connecteur SC, transmission des défauts de liaison, débit automatique, 550 M, large plage de températures |
| EF24S-1G-1Fs-SC-10 | 1P1EF24S000002G | Convertisseur de média Gigabit Ethernet vers fibre optique industriel, monomode, connecteur SC, transmission des défauts de liaison Pass-Through, vitesse automatique, 10 km, large plage de températures |
| EF24S-1G-1SFP | 1P1EF24S000003G | Convertisseur de média Gigabit Fast Ethernet vers fibre optique industriel, défaut de liaison Pass-Through, vitesse automatique, SFP, large plage de températures |
| Accessoires en option | ||
|---|---|---|
| NOM DU MODÈLE | RÉFÉRENCE | DESCRIPTION |
| WMK-450-Black | 70100000000052G | Kit de fixation murale en métal, noir |
| AD1120-48F | 50501201480001G | Alimentation rail DIN 48 VCC 120 W/2,5 A avec entrée universelle 100-240 VCA/120-370 VCC |
| AD1240-48C | 50502401550001G | Alimentation rail DIN 48 VCC 240 W/5 A avec entrée universelle 100-240 VCA/120-370 VCC |
| AXGD-5854-0513 | 522AXGD5854001G | Émetteur-récepteur SFP, 1250 Mbit/s, 850 nm, multimode, 550 m, 3,3 V, -40 °C à +85 °C, DDMI |
| AXGD-1354-0523 | 522AXGD1354001G | Émetteur-récepteur SFP, 1250 Mbit/s, 1310 nm, multimode, 2 km, 3,3 V, -40 °C à +85 °C, DDM |
| AXGD-1354-0533 | 522AXGD1354011G | Émetteur-récepteur SFP, 1250 Mbit/s, 1310 nm, monomode, 10 km, 3,3 V, -40 °C à +85 °C, DDMI |
| AXGD-3354-0593 | 522AXGD3354001G | Émetteur-récepteur SFP, 1250 Mbit/s, 1310 nm, monomode, 40 km, 3,3 V, -40 °C à +85 °C, DDMI |
| Technologie | |
|---|---|
| Normes | IEEE 802.3 pour 10BASE-T IEEE 802.3u pour 100BASE-T(X) IEEE 802.3ab pour 1000BASE-T(X) IEEE 802.3z pour 1000BASE-X |
| Interface | |
|---|---|
| Ports RJ45 | 10/100/1000Base-T(X) Duplex intégral / Négociation automatique semi-duplex |
| Ports fibre | Emplacement 1000BASE-(F)X ou SFP |
| Voyants LED | PWR1, PWR2, F_Mode, Fx_Link, LLCF_ON, Tx_LLCF, Fx_LLCF |
| Commutateur DIP | Transparence de liaison, Trame Jumbo, Contrôle de flux |
| Gestion de l’alimentation | Valeur |
|---|---|
| Tension d’entrée | 9~48 VCC |
| Courant d’entrée | 0,3 A max., 9 VCC |
| Connecteur | Bornier amovible à 5 broches |
| Protection contre les inversions de polarité | Oui |
| Caractéristiques physiques | Valeur |
|---|---|
| Boîtier | Métal, IP30 Protection |
| Dimensions (L x H x P mm) | 32 x 101 x 101 (1,26 x 3,98 x 3,98 po) |
| Poids | EF24S-1G-1Fm-SC-550M / EF24S-1G-1Fs-SC-10 : 362 g EF24S-1G-1SFP : 357 g |
| Installation | Rail DIN, montage mural (kit en option) |
| Limites environnementales | |
|---|---|
| Température de fonctionnement | -40 °C à 70 °C uniquement |
| Température de stockage | -40 °C à +85 °C (-40 °F à +185 °F) |
| Humidité relative ambiante | 5 à 95 %, 55 °C (sans condensation) |
| Spécifications de la fibre optique | ||
|---|---|---|
| Mode | Multimode | Monomode |
| Distance | 550 m | 10 km |
| Débit binaire | 1 250 Mbit/s | 1 250 Mbit/s |
| Longueur d’onde (nm) | 1310 | 1310 |
| Application | 1000Base-SX | 1000Base-LX |
| Puissance TX (dBm) | -11 à -3 | -10 à -3 |
| RX Sensibilité (dBm) | ≤-22 dBm | ≤-22 dBm |
| Remarque | EF24S-1G-1Fm-SC-550M | EF24S-1G-1Fs-SC-10 |
