- Prise en charge de l’Auto MDI/MDI-X et de l’Auto-négociation
- Prise en charge du multimode 2 km et du monomode 30 km
- Prise en charge du relais de défaut de liaison (LFP)
- Température de fonctionnement : -10 à 70 °C

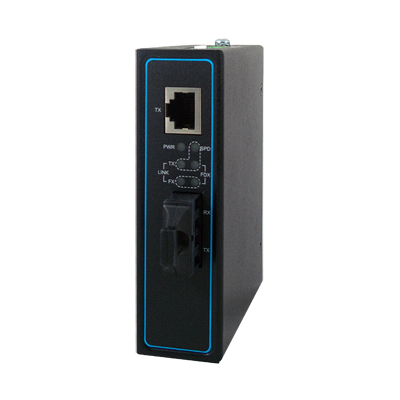

Les convertisseurs de média industriels de la série EF23 assurent la conversion de média industriel entre 10/100BaseT(X) et 100BaseFX (connecteur SC). Les options de connexion incluent un connecteur SC multimode (2 km) et un connecteur SC monomode (30 km).
Le convertisseur de média de la série EF23 est conçu pour les environnements industriels difficiles et est conforme aux normes FCC/CE. Le convertisseur de média série EF23 offre également les fonctions MDI/MDI-X automatiques, Auto-négociation et Link Fault Pass-Through (LFP), ainsi qu’un commutateur DIP à 5 broches pour configurer les fonctions, telles que les modes TX_Duplex, FX_Duplex, Speed, LFP et Auto-négociation.
| NOM DU MODÈLE |
NUMÉRO DE PIÈCE |
DESCRIPTION |
| EF23-1-1Fm-SC-2 |
1P1EF231FMSC01G |
Convertisseur de média 100BaseT(X) vers 100BaseFX, multimode, connecteur SC |
| EF23-1-1Fs-SC-30 |
1P1EF231FSSC01G |
Convertisseur de média 100BaseT(X) vers 100BaseFX, monomode, connecteur SC |
| NOM DU MODÈLE |
NUMÉRO DE PIÈCE |
DESCRIPTION |
| UN315-1212 (US-Y) |
50500151120003G |
Adaptateur secteur de type Y, entrée 100~240 VCA, sortie 1,25 A à 12 VCC, prise US, LV6 |
| UNE315-1212 (EU-Y) |
50500151120013G |
Adaptateur secteur de type Y, entrée 100~240 VCA, sortie 1,25 A à 12 VCC, prise UE, LV6 |
| Interface réseau |
|
| Vitesse |
IEEE 802.3 pour 10BaseT
IEEE 802.3u pour 100BaseT(X), 100BaseFX |
| Ports RJ45 |
1 x 10/100BaseT(X) |
| Ports fibre |
1 x 100BaseFX (connecteur SC) |
| Voyants LED |
PWR,SPD,TX_LINK/ACT,TX_FDX/COL,FX_LINK/ACT,FX_FDX/COL |
| Commutateur DIP |
Mode Duplex TX, Mode Duplex FX, Mode Vitesse, LFP, Auto-négociation |
| Puissance |
Valeur |
| Tension d’entrée |
6~48 VCC |
| Courant d’entrée (à 6 VCC) |
0,5 A max., 6 VCC |
| Consommation électrique |
Environ 3 W (max.) |
| Connecteur |
Bornier à vis amovible à 3 broches |
| Inversé Protection de polarité |
Oui |
| Caractéristiques physiques |
Valeur |
| Boîtier |
Boîtier IP30 SPCC |
| Dimensions (L x H x P) |
32 x 90 x 110 mm (1,26 x 3,54 x 4,33 pouces) |
| Poids |
510 g |
| Installation |
Rail DIN, montage mural (kit en option) |
| Environnement Limites |
|
| Température de fonctionnement |
-10 °C à 70 °C (14 °F à 158 °F) |
| Température de stockage |
-40 °C à 85 °C (-40 °F à 185 °F) |
| Humidité relative ambiante |
5 % à 95 %, 55 °C (Sans condensation) |
