Série SE5904D SDK

Description

Idéal pour les applications IoT et IIoT.
Large plage de températures de -40 °C à 85 °C pour une fiabilité de niveau industriel
2 ports Ethernet 10/100 Mbit/s ou 2 emplacements SFP 100/1000
4 ports RS-232/422/485 – modèles disponibles avec ou sans isolation
1 port OTG USB 2.0 haut débit
Les modèles PoE 802.3af en option peuvent être alimentés par câble Ethernet
Environnement SDK Linux personnalisé ATOP avec API fiables
Boîtier métallique robuste avec support de montage mural ou sur rail DIN
Protection CEM industrielle

Connectivité pour l’Internet des objets
L’ordinateur embarqué industriel d’ATOP est votre passerelle flexible idéale vers l’Internet des objets. Il offre une connectivité série et Ethernet, une alimentation redondante et une sortie relais dans une plateforme industrielle fiable et puissante qui libère votre potentiel. En fonction de votre application, il permet de connecter presque tous les périphériques série, fournissant et récupérant les données nécessaires vers et depuis le cloud, quel que soit le fournisseur utilisé.

Programmabilité
Développez votre application personnalisée en langage C et exécutez-la sur son puissant processeur industriel basse consommation ARM Cortex A8 TI Sitara AM3354 à 800 MHz. Utilisez vos périphériques avec flexibilité, que vous ayez besoin de stockage, de série ou d’USB.
SE5904D est disponible en tant que SDK/BSP. L’environnement de développement du SDK offre une flexibilité maximale. L’architecture logicielle modifiable de bas en haut permet de personnaliser ou d’ajouter facilement des applications IoT pour différents scénarios d’utilisation. Le code source du noyau Linux inclus étend les capacités de la couche noyau. Les pages Web modifiables permettent de personnaliser facilement le style propriétaire. Avec le SE5904D, élargissez vos possibilités de développement d’applications IoT.

Robuste et flexible pour des développements avancés
Le SE5904D intègre une protection CEM élevée, une plage de températures de fonctionnement étendue et une grande flexibilité de programmation et d’installation dans un seul appareil. Une version PoE dédiée vous permet d’alimenter l’appareil via Power over Ethernet (IEEE802.3af) sans nécessiter d’alimentation séparée et encombrante. La version SFP améliore la connectivité fibre optique longue portée du dispositif, nécessitant une connexion fibre optique stable et distante.

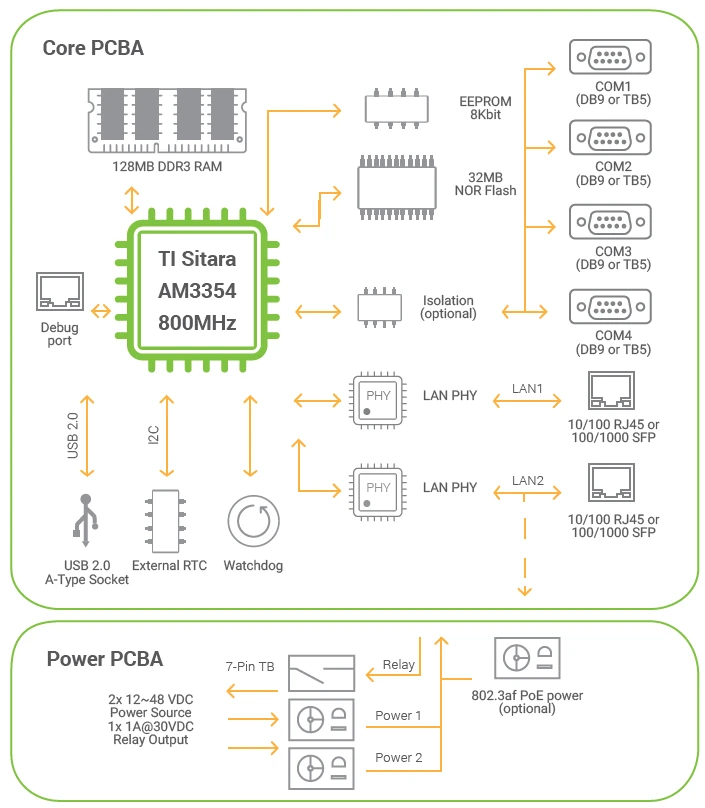

Schéma fonctionnel du SE5904D (SDK)

Application
L’IoT (Internet des objets) ou IIoT (Internet industriel des objets) est un Sujet tendance du moment. Il s’agit de transférer des appareils, des capteurs, des actionneurs, des données et des commandes vers le cloud, avec pour objectif ultime d’améliorer la qualité de vie, de proposer des services intelligents et de réaliser des économies d’énergie ou d’argent. Cela nécessite deux choses : transférer les données collectées vers le cloud dans un format reconnaissable et exploitable, et traiter, calculer et analyser cette quantité de données en temps réel.

Ce concept est proche de la réalité. Imaginez que vous souhaitiez connecter un capteur Modbus au cloud. Vous souhaitez que l’application s’exécute dans le cloud pour traiter les données de plusieurs capteurs et déclencher des événements dans certaines stations du réseau. Vous pourriez également avoir besoin de contourner le contrôle du cloud et de gérer l’application localement. Chaque application a son histoire.

Chez ATOP, nous comprenons ces différents besoins et vous proposons différents modèles de fonctionnement, adaptés à vos besoins.

Utilisez le SDK standard, ordinateur embarqué programmable, si :

Vous maîtrisez Linux
Vous avez des compétences en programmation ANSI C
Votre application est très sensible au temps et aux performances
Votre application a des exigences très critiques en matière de gestion des exceptions

Nos produits SDK offrent :

Des périphériques portés, éprouvés et testés (tels que des E/S, Ethernet, série, relais) et des composants intégrés Pilotes
Noyau Linux et protocoles réseau personnalisés par ATOP
Applications tierces portées, déboguées et éprouvées
Utilitaires et API pour contrôler le matériel de manière simple et efficace
Architecture logicielle ouverte pour créer votre propre image système
Code source Linux pour étendre les capacités du noyau
Contenus Web modifiables pour personnaliser le style Web propriétaire
Exemple de code source

NOM DU MODÈLE	NUMÉRO DE PIÈCE	DESCRIPTION
SE5904D-4P-DB	1P1SE5904D000BG	Serveur de périphériques série 4 ports, 10/100BASET(X), DB9
SE5904D-4P-TB	1P1SE5904D000CG	Ind. Serveur de périphériques série 4 ports, 10/100BASET(X), TB5
SE5904D-4P-Sis	1P1SE5904D000DG	Serveur de périphériques série 4 ports, 10/100BASET(X), isolé 3 kV
SE5904D-4P-PoE-DB	1P1SE5904D0008G	Serveur de périphériques série 4 ports, isolé Serveur, 10/100BASET(X) avec PoE, DB9
SE5904D-4P-PoE-TB	1P1SE5904D0009G	Serveur de développement de service 4 ports ind., 10/100BASET(X) avec PoE, TB5
SE5904D-4P-PoE-Sis	1P1SE5904D000AG	Serveur de développement de service 4 ports ind. Serv, RJ45, PoE, 3 kV isolé
Veuillez noter les suffixes suivants à ajouter au nom du modèle choisi : Version du SDK : (SDK)

NOM DU MODÈLE	RÉFÉRENCE	DESCRIPTION
SDR-75-24	50500752240001G	Alimentation rail DIN 24 V CC 75 W/3,2 A avec entrée 88~264 V CA / 124~370 V CC
CBL-RJ45(8P)-DB9(F)-90-C	50891971G	Câble de débogage RJ45-DB9 8 broches, 90 cm
ADP-DB9(F)-TB5	59906231G	Convertisseur DB9 femelle vers TB5 femelle 3.81
GDC-120	59906861G	Câble de mise à la terre en cuivre tissé 120 mm
WMK-450-Noir	70100000000052G	Kit de montage mural en aluminium

Spécifications matérielles
Processeur	Texas Instruments Sitara ARM Cortex A8 AM3354 800 MHz
Flash	32 Mo de mémoire Flash NOR
RAM	512 Mo de mémoire DDR3
EEPROM	24LC64
Watchdog	ADM706
Horloge temps réel (RTC)	Oui – avec puce externe
Buzzer	Oui
Port console	Oui – connecteur intégré
Bouton de réinitialisation	Oui

Interface réseau
Normes	IEEE 802.3 pour 10BaseT IEEE 802.3u pour 100BaseT(X) et 100BaseF(X) IEEE 802.3z pour 1000Base-X
Ports Ethernet	2 ports RJ-45 10/100 Mbit/s ou 2 ports Emplacement SFP 100/1000 Mbit/s (version SFP)
Power over Ethernet	IEEE 802.3af sur LAN2 (version PoE uniquement)

Interface série
Connecteur	D-Sub9 RS-232/485 sélectionnable par logiciel (modèle DB) Bornier 5 broches 5,08 mm (modèles TB et SiS)
Ports	4 ports RS-232/422/485 (2 et 4 fils) + 1 port console RJ45
Isolation du port série	3 kV (version SiS uniquement)
Pull-high / Pull-low /Term. Résistances	Sélectionnable par logiciel
Débit en bauds	50 ~ 921 600 bps
Bits de données	7, 8
Bits d’arrêt	1, 2
Contrôle de flux	Aucun, Xon/Xoff, RTS/CTS (RS-232 uniquement)

Autres interfaces
Ports USB	1 port USB Type-A (USB 2.0) – OTG interne haute vitesse à 1 port + alimentation

Logiciel
Chargeur de démarrage	U-boot 2014.07
Noyau Linux	Linux 3.14.26
Chaîne d’outils Linux	Linux Chaîne d’outils 32 bits : gcc (compilateur croisé PC C/C++), glibc
Exemple de code Linux	RS232, RS485, RTC, horloge de surveillance, LED, buzzer, bouton, prise réseau

Alimentation
Tension d’entrée	12~48 VCC IEEE802.3 af (PoE) via LAN 2 – Version PoE uniquement
Alimentation redondante	Oui, 2 entrées d’alimentation indépendantes
Sortie relais	1 x 1 A à 30 VCC (normalement ouvert)
Connecteur	Bornier verrouillable 7 broches 5,08 mm
Consommation électrique	0,65 A à 9 V CC (6 W max.)
Protection contre l’inversion de polarité	Oui

Environnement
Fonctionnement Température	-40 °C à 85 °C (-40 °F à 185 °F)
Température de stockage	-40 °C à 85 °C (-40 °F à 185 °F)
Humidité relative ambiante	5 % à 95 %, (sans condensation)

Mécanique
Boîtier	Protection IP30, boîtier métallique SPCC
Dimensions (L x H x P)	55 x 145 x 113 mm
Installation	Montage sur rail DIN ou mural (kit en option)
Poids	400 g
Bouton Réinitialiser	Oui
