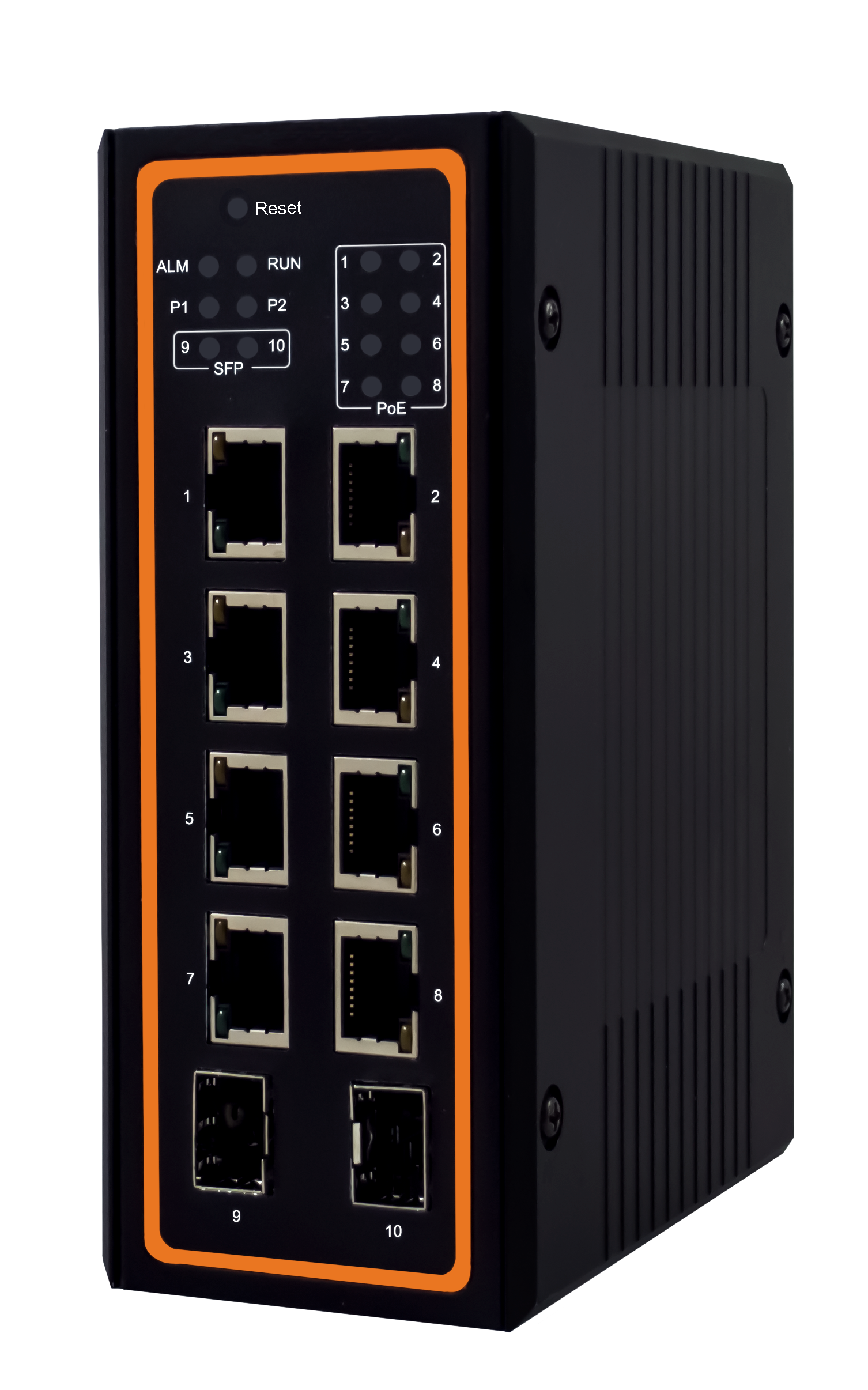

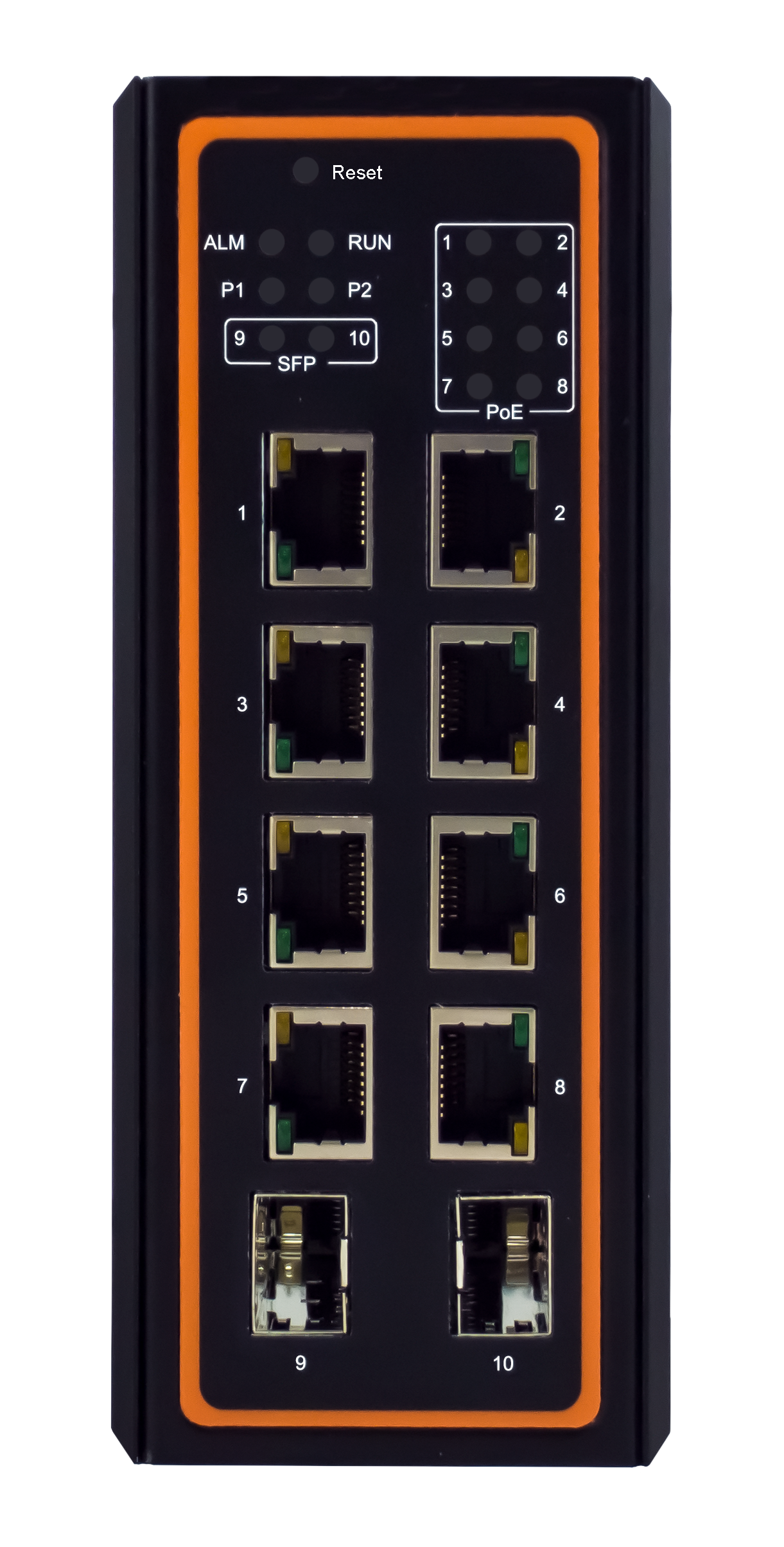

Série EHG6510

Description

8 ports 10/100/1000 BASE-T(X) ou
8 ports 10/100/1000 BASE-T(X) avec 2 emplacements SFP 100/1000 ou
8 ports 10/100/1000 BASE-T(X) avec 2 emplacements SFP 1000 BASE-X
Ports PoE en option avec fonction booster (12~57 VDC)
Prise en charge de la redondance QoS, VLAN et RSTP, configuration Web
Aluminium IP30 avec montage sur rail DIN/mural (en option)
Plage de fonctionnement de -40 °C à 75 °C
Conforme aux normes EN 55032 et UL/IEC 62368

Ce système Lite-Managed La série de commutateurs Gigabit PoE 24 V est disponible en deux modèles avec des numéros de ports différents. Le modèle EHG6510 est équipé des mêmes 8 ports 10/100/1000BASE-T(X) avec trois types de configurations de ports PoE, ainsi que de 2 emplacements SFP 100 BASE-FX ou 1000 BASE-X supplémentaires, pour un total de 10 ports.

Options de configuration complètes disponibles dans la section Informations de commande.

Compact : Fin, plat et épuré, ce commutateur est idéal pour les applications industrielles exigeantes qui nécessitent des solutions compactes pour garantir les performances réseau.

Robuste : Prenant en charge une large plage de températures de fonctionnement de -40 °C à +75 °C et conforme aux normes UL/CB(IEC) 62368-1 et MIL-STD-810F, ce commutateur peut fonctionner dans des conditions variées, telles que les conditions météorologiques extrêmes, les chocs, les chutes, les vibrations et une large plage de tensions d’entrée. Gammes.

Amplificateur PoE : Grâce à leur conception compacte, les modèles 24 V offrent une fonction d’amplification de tension en option, permettant d’alimenter les appareils avec des tensions d’entrée aussi faibles que 12 V. Cela élimine le besoin d’entrées d’alimentation séparées supplémentaires, souvent coûteuses et encombrantes.

Configuration Web : La série EHG6510 est configurée via une interface Web conviviale. Une minute suffit pour configurer la qualité de service (QoS), le réseau local virtuel (VLAN) et la redondance des liens en cas de panne de liaison, dans l’éventualité peu probable.

Cliquez ici pour en savoir plus sur les commutateurs d’application et de réseau de la série EHG6510. Exemple de configuration.

Nom du modèle	Référence	Description
		Ports RJ45	1000 emplacements SFP	100/1000 emplacements SFP	PoE	24 V	CPU
EHG6510-2SFP	1P1EHG65100007G	8	2	0	0	–	V
EHG6510-4PoE-2SFP-24V	1P1EHG65100008G	8	2	0	4	V	V
EHG6510-8PoE-2SFP-24V	1P1EHG65100009G	8	2	0	8	V	V
EHG6510-2SFP-D	1P1EHG6510000AG	8	0	2	0	–	V
EHG6510-8PoE-2SFP-D-24V	1P1EHG6510000BG	8	0	2	8	V	V

Type	Nom du modèle	Référence	Description
Fixation murale	Kit de fixation murale	70100000000052G	Kit de fixation murale en aluminium
Alimentation	SDR-75-24	50500752240001G	RAIL DIN, 88-264 VCA à 24 VCC 3,2 A, 75 W
Alimentation	SDR-240-48	50502401480001G	RAIL DIN, 88-264 VCA à 48-55 VCC, 5 A, 240 W
Alimentation	SDR-480-48	50504801480001G	RAIL DIN, 88-264 VCA à 48-55 VCC, 10 A 240 W
Émetteur-récepteur SFP	AXFD-1314-0523	522AXFD1314001G	Émetteur-récepteur SFP, 155 Mbit/s, multimode, 1310 nm, 2 km, -40 °C à +85 °C, DDMI
Émetteur-récepteur SFP	AXFD-1314-0553	522AXFD1314011G	Émetteur-récepteur SFP, 155 Mbit/s, monomode, 1310 nm, 30 km, -40 °C à +85 °C, DDMI
Émetteur-récepteur SFP	AXGD-5854-0513	522AXGD5854001G	Émetteur-récepteur SFP, 1250 Mbit/s, 850 nm, multimode, 550 m, 3,3 V, -40 °C à +85 °C, DDM
Émetteur-récepteur SFP	AXGD-1354-0523	522AXGD1354001G	Émetteur-récepteur SFP, 1250 Mbit/s, 1310 nm, multimode, 2 km, 3,3 V, -40~85 °C, DDMI
Émetteur-récepteur SFP	AXGD-1354-0533	522AXGD1354011G	Émetteur-récepteur SFP, 1250 Mbit/s, 1310 nm, monomode, 10 km, 3,3 V, -40 à 85 °C, DDMI
Émetteur-récepteur SFP	AXGD-3354-0593	522AXGD3354001G	Émetteur-récepteur SFP, 1250 Mbit/s, 1310 nm, monomode, 40 km, 3,3 V, -40 à +85 °C, DDMI

Interface réseau
Schéma de traitement	Stockage et retransmission
Table d’adresses MAC	16 Ko
Paquet Taille de la mémoire tampon	2 Mbits
Trame Jumbo	10 Ko

Ethernet
Conformité	IEEE 802.3 pour 10BaseT IEEE 802.3u pour 100BaseT(X) et 100BASE-FX IEEE 802.3ab pour 1000BaseT IEEE 802.3x pour 1000BaseX IEEE 802.3x pour le contrôle de flux et le contrôle de flux en contre-pression IEEE 802.3af/at pour l’alimentation par Ethernet IEEE 802.3az pour l’Ethernet écoénergétique IEEE 802.1Q pour le balisage VLAN IEEE 802.1p pour le CoS IEEE 802.1D-2004 pour le protocole Rapid Spanning Tree
Protocoles	IPv4, HTTP, RSTP, QoS, client DHCP
Contrôle de flux	Schémas de contrôle de flux basés sur la contre-pression et les pauses de trames
Débit de transmission RJ 45	10/100/1000 Mbit/s
Débit de transmission SFP	100/1000 Mbit/s – EHG6510-2SFP-D-xxx uniquement 1000 Mbit/s – EHG6510-2SFP-xxx uniquement (sans extension -D)
MDI/MDI-X automatique	Oui

Alimentation
Amplificateur de tension PoE	Oui (prise en charge maximale de 120 W), en option Modèle
Tension d’entrée	Non PoE : 12~57 VCC Version PoE : 12~57 VCC (limites de puissance)
Courant d’entrée	Amplificateur PoE (24 V) : 12~24 VCC : max. 60 W ; 24~57 VCC : max. 120 W
Max. Consommation électrique	12 à 23 VCC, puissance totale maximale 60 W 24 à 57 VCC, puissance totale maximale 120 W
Autres fonctionnalités	Modbus TCP, programmation PoE

LED
Voyants	P1, P2, Alarme, SFP1, RUN, PoE

Caractéristiques physiques
Boîtier	Boîtier métallique IP30
Dimensions (L x H x D)	54 x 145 x 113 mm
Poids	700 g
Installation	Rail DIN, fixation murale (kit en option)

Environnement Limites
Température de fonctionnement	Modèles sans PoE : -40 °C à +75 °C (-40 °F à +167 °F) Modèles PoE : 12 à 23 VCC, 60 W, -40 °C à +70 °C (-40 °F à +158 °F) 24 à 57 VCC, 120 W, -40 °C à +70 °C (-40 °F à +158 °F)
Température de stockage	-40 °C à +85 °C (-40 °F à +185 °F)
Humidité relative ambiante	5 % à 95 %, 55 °C (sans condensation)
