- 5 ports 10/100/1000 BASE-T(X), connecteur M12 (codage A ou X)
- Certifié EN50155, EN50121-4 pour voies ferrées et embarquées
- Certifié UL 61010-2-201
- Entrée d’alimentation redondante 12~48 VDC
- Conception de boîtier en aluminium IP67 robuste
- Fonctionne de -40°C à 75°C
- Priorise les paquets Profinet conformément à la norme 802.1p

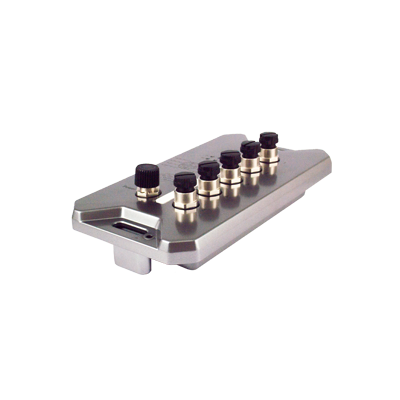

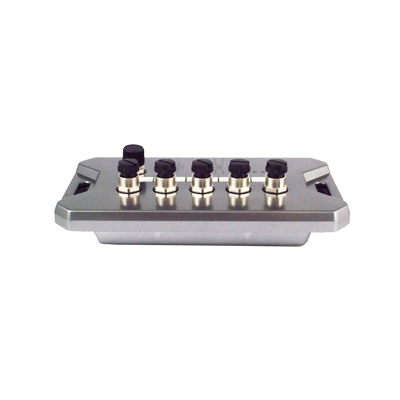

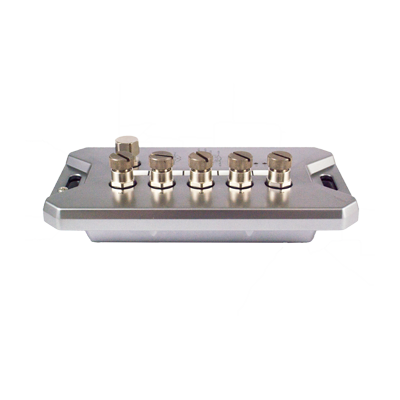

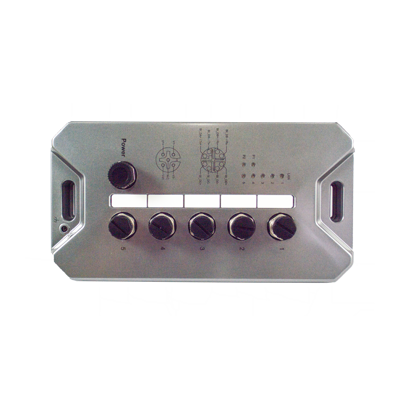

L’EMG8305 est un commutateur Ethernet non géré robuste à 5 ports, classé IP67, avec cinq ports M12 10/100/1000BASE-T(X), adapté et certifié pour les applications ferroviaires. Son design moderne, fin et plat permet une installation sur pratiquement n’importe quelle surface, sans nécessiter de grandes surfaces.
Il offre une résistance à la poussière, à la saleté, aux liquides et aux vibrations, ce qui le rend adapté aux applications industrielles les plus exigeantes, même sans boîtier supplémentaire. Sa plage de températures de fonctionnement s’étend de -40 °C à 75 °C.
Le commutateur non administrable EMG8305 est conforme aux sections essentielles de la norme EN 50155, concernant la température de fonctionnement, la tension d’alimentation, la compatibilité électromagnétique et les vibrations. Sa certification UL61010-2-101 confirme la fiabilité, la sécurité et les performances de l’appareil.
| NOM DU MODÈLE |
NUMÉRO DE PIÈCE |
Ports M12 |
Type M12 |
| EMG8305-M12-A |
1P1EMG8305A001G |
5 |
Codage A |
| EMG8305-M12-X |
1P1EMG8305X001G |
5 |
Codage X |
| NOM DU MODÈLE |
PIÈCE NUMÉRO |
DESCRIPTION |
| Kit rail DIN |
70100000000062G |
Accessoires rail DIN avec vis |
| Bouchon d’étanchéité M12 en plastique |
3990079G |
Bouchon d’étanchéité en plastique pour fiches M12 libres (1560251) |
| Bouchon d’étanchéité M12 en métal |
59908571G |
Bouchon d’étanchéité en métal pour fiches M12 libres (1430488) |
| Bouchon fileté M12 en plastique |
3990078G |
Verrouillage à vis en plastique pour douilles M12 libres (1553129) |
| Bouchon fileté M12 en métal |
59908561G |
Verrouillage à vis métallique pour douilles M12 inoccupées (1503302) |
| Propriétés du commutateur |
|
| Schéma de traitement |
Stockage et retransmission |
| Table d’adresses MAC |
8096 |
| Taille du tampon de paquets |
1 Mbit/s |
| Trame Jumbo |
10 Ko |
| ETHERNET |
| Normes |
IEEE 802.3 pour 10BaseT
IEEE 802.3u pour 100BaseT(X)
IEEE 802.3ab pour 1000BaseT
IEEE 802.3x pour le contrôle de flux et le contrôle de flux par contre-pression |
| Débit de transmission |
10/100/1000 Mbit/s |
| Contrôle de débit |
Schémas de contrôle de débit basés sur la contre-pression et la trame de pause |
| Alimentation |
|
| Tension d’entrée |
12-48 VCC |
| Courant d’entrée |
0,42 A à 12 V |
| Consommation électrique maximale |
5 W |
| Connecteur |
Mâle M12 5 broches, code A |
| Caractéristiques physiques |
|
| Boîtier |
Protection IP67 selon la norme EN 60529, boîtier en aluminium |
| Dimensions (L x H x P) |
105,7 x 196 x 48,3 mm |
| Poids |
650 g |
| Installation |
Fixation murale (kit en option) |
| Limites environnementales |
|
| Température de fonctionnement |
-40 °C à 75 °C (-40 °F à 167 °F)
|
| Température de stockage |
-40 °C à 85 °C (-40 °F à 185 °F) |
| Humidité relative ambiante |
5 % à 95 %, 55 °C (sans condensation) |
