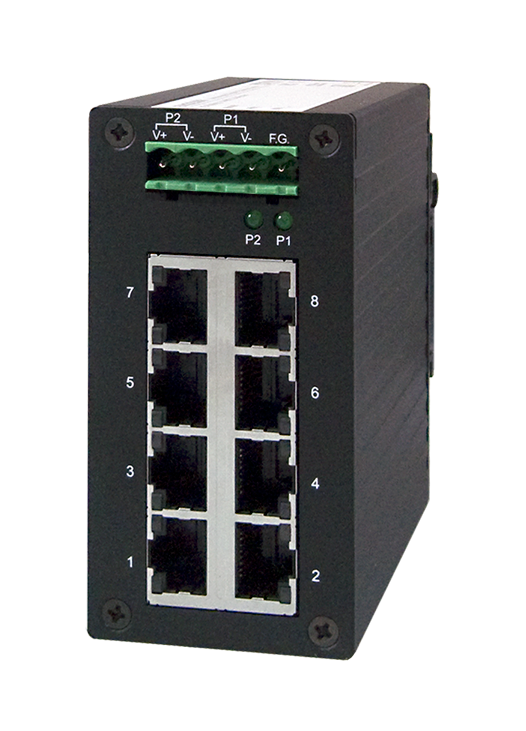

EHG2308

Description

8 ports RJ45 10/100/1000BaseT(X)
10/100/1000M Full/Half-Duplex, détection automatique MDI/MDI-X
Prise en charge des normes IEEE 802.3/802.3u/802.3x
Priorisation des paquets Profinet selon la norme 802.1p
Entrées d’alimentation CC redondantes
Plages de températures de fonctionnement de -10 °C à +70 °C
Boîtier robuste haute résistance
Montage mural ou sur rail DIN

Le EHG2308 est spécialement conçu pour les applications industrielles en environnements dangereux. Il offre 8 ports Gigabit RJ-45 et est conforme aux normes CE, FCC, UL, IP50 et RoHS. Normes.

Fiable : Ses deux entrées d’alimentation redondantes peuvent être connectées simultanément à une large gamme de sources d’alimentation CC. En cas de panne de l’une des entrées, l’autre source active prend automatiquement le relais, évitant ainsi toute interruption des opérations critiques.

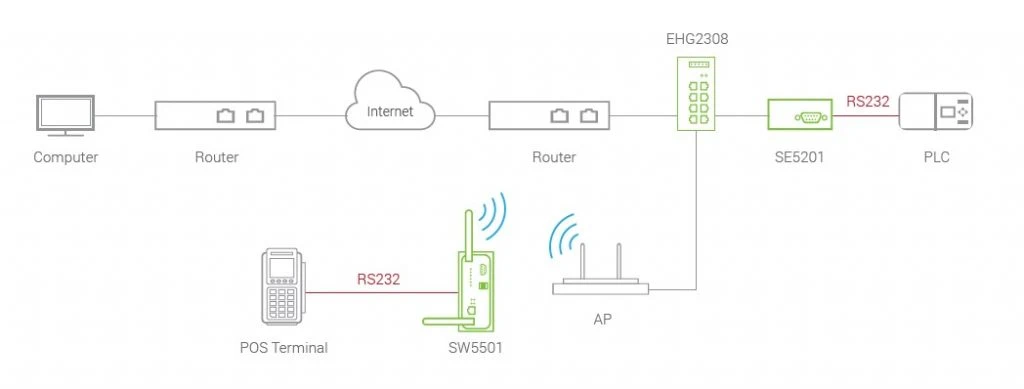

Efficace : Bien qu’il ne soit pas géré, l’EHG2308 intègre une fonction avancée de priorisation des paquets. En lisant le champ QoS dans la balise VLAN du paquet, il priorise les paquets qui doivent atteindre le périphérique final en premier. Dans les applications d’automatisation industrielle basées sur Profinet, par exemple, cette fonctionnalité permet de minimiser les délais d’exécution des commandes clés, même en cas de congestion du réseau.

NOM DU MODÈLE	NUMÉRO DE PIÈCE	DESCRIPTION
EHG2308	1P1EHG23080001G	T ; 8P x 10/100/1000M ; RJ45 ; TB5 ; G

NOM DU MODÈLE	RÉFÉRENCE	Description
Kit de fixation murale en aluminium	70100000000043G	Support mural en aluminium 45,4 x 22,8 x 1,5 avec vis
AXFD-1314-0523	522AXFD1314001G	Émetteur-récepteur SFP ; 155 Mbps, multimode ; 1 310 nm ; 2 km ; -40~85, DDMI
AXFD-1314-0553	522AXFD1314011G	Émetteur-récepteur SFP ; 155 Mbps, monomode ; 1 310 nm ; 30 km ; -40~85, DDMI
UN315-1212 (US-Y)	50500151120003G	Adaptateur secteur type Y, entrée 100-240 VCA, sortie 1,25 A à 12 VCC, prise US, LV6
UNE315-1212 (EU-Y)	50500151120013G	Adaptateur secteur type Y, entrée 100-240 VCA, sortie 1,25 A à 12 VCC, prise EU, LV6

Ethernet
Connecteur	RJ45
Ports	8
Débit de transmission	10/100/1000 Mbit/s
Normes	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T
Contrôle de flux	Contrôle de flux IEEE802.3X, contrôle de flux par contre-pression
Taille de trame Jumbo	Haut à 9216 octets
MDI/MDI-X automatique	Oui

Alimentation
Tension d’entrée	9-48 VCC
Courant d’entrée	0,45 A
Consommation électrique	4,05 W max.
Connecteur	Bornier 5 broches 5,08 mm
Protection contre les inversions de polarité	Oui
Redondance	Oui

Propriétés physiques
Boîtier	Protection IP50 ; Boîtier en aluminium
Installation	Rail DIN, montage mural (en option)
Dimensions (L x H x P)	45,2 x 90 x 78 mm
Poids	255 g
Garantie	5 ans

Limites environnementales
Température de fonctionnement	-10 °C à +70 °C (14 °F à +158 °F)
Température de stockage	-40 °C à +85 °C (-40 °F à +185 °F)
Humidité relative ambiante	5 % à 95 % HR (sans condensation)
