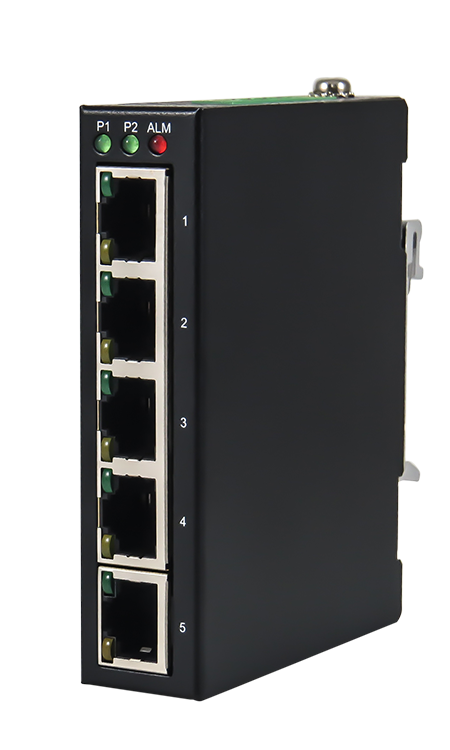

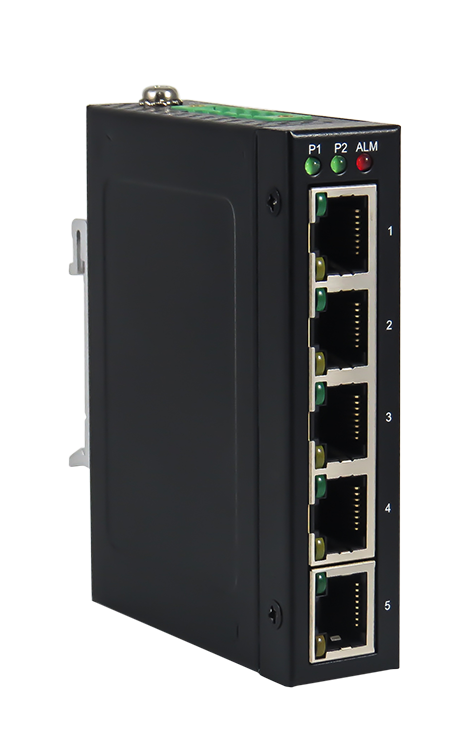

EH3305

Description

5 ports RJ45 10/100 BaseT(X)
Protection contre les tempêtes de diffusion
Prise en charge de la norme IEEE802.3/802.3u/802.3x
Prise en charge de la qualité de service (QoS) 802.1Q/p, donnant la priorité aux paquets critiques tels que les paquets PROFINET
Auto MDI/MDI-X
Entrées d’alimentation CC redondantes
Température de fonctionnement de -40 à 70 °C
Montage sur rail DIN
Boîtier SPCC de type mince

L’EH3305 est un commutateur non géré mince d’entrée de gamme doté de 5 ports RJ-45 et d’une priorisation stricte des paquets QoS conformément à la norme 802.1p. Conçu pour les environnements industriels et particulièrement dangereux, il s’intègre parfaitement dans les petits espaces, dans les armoires ou entre les murs. Conforme aux normes CE, FCC et UL, il est doté d’un boîtier métallique robuste.

Les entrées d’alimentation redondantes permettent une connexion simultanée à une large gamme de sources d’alimentation CC. Ainsi, en cas de panne de l’une des entrées, l’autre source active assure automatiquement l’alimentation de secours.

Nom du modèle	Référence	Boîtier	Ports RJ45
EH3305	1P1EH330500001G	Métal	5

Nom du modèle	Référence	Description
SDR-75-24	50500752240001G	Alimentation rail DIN 24 V CC 75 W/3,2 A avec entrée universelle 88~264 V CA / 124~370 V CC

Propriétés du commutateur
Schéma de traitement	Stockage et retransmission
Taille de la table MAC	1 Ko
Tampon de paquets	448 Ko

Ethernet
Conformité	IEEE 802.3 pour 10Base-T IEEE 802.3u pour 100Base-T(X) et 100Base-FX IEEE 802.3x pour le contrôle de flux et le flux de retour Contrôle IEEE 802.1q/p pour le balisage VLAN et la classe de service IEEE 802.3az pour l’Ethernet écoénergétique
MDI/MDI-X automatique	Oui

Alimentation
Double Tension d’entrée	12 – 48 VCC
Courant d’entrée	0,5 A max.
Consommation électrique	6 W max.
Protection contre les inversions de polarité	Présent
Connexion	Borniers verrouillables à 5 broches pour Puissance absorbée

Caractéristiques physiques
Boîtier	Protection IP30, SPCC, noir
Dimensions (L x H x P)	Type fin, 23 mm x 94 mm x 72 mm
Poids	À déterminer
Installation	Montage sur rail DIN
Voyants LED	ALIMENTATION 1, ALIMENTATION 2, Alarme, ALM, LAN

Limites environnementales
Température de fonctionnement	-40 à 70 °C (-40 °F à 158 °F)
Température de stockage	-40 à 85 °C (-40 °F à 185 °F)
Température ambiante relative Humidité	5 à 95 %, 55 °C (sans condensation)
