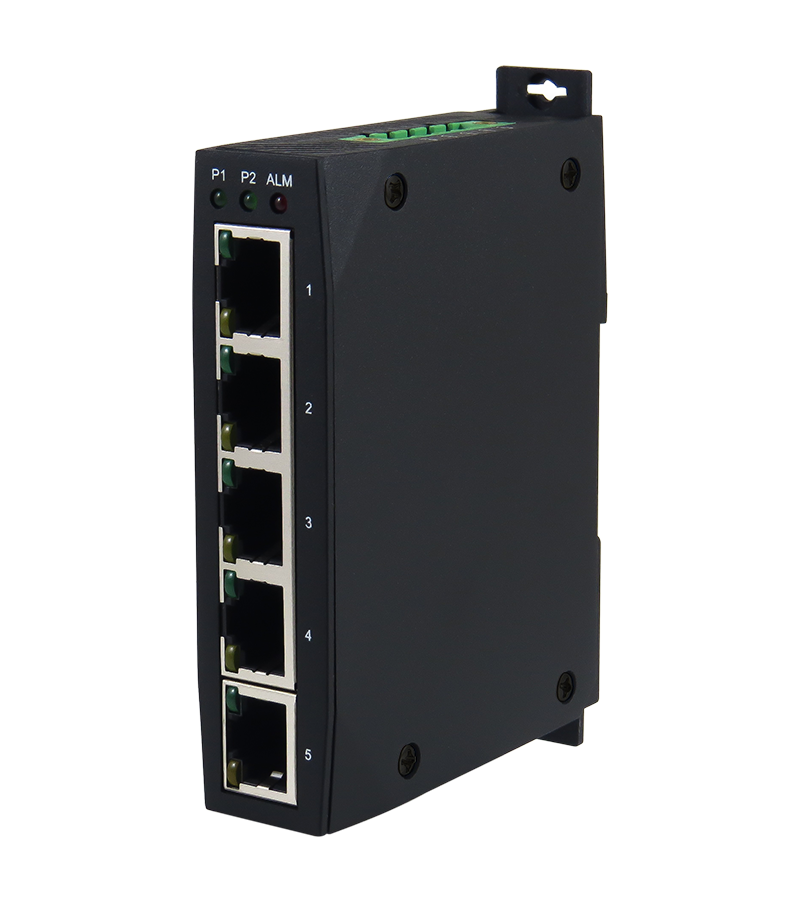

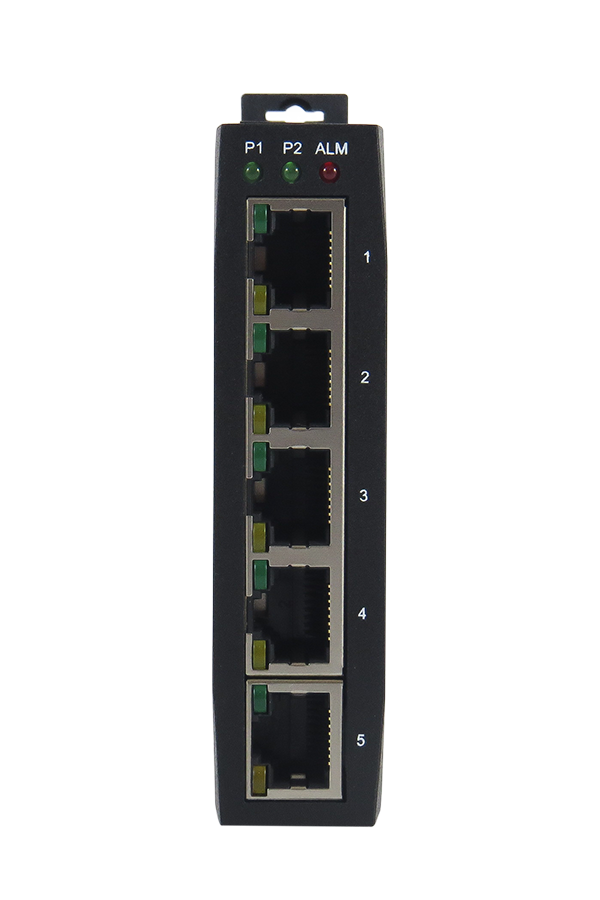

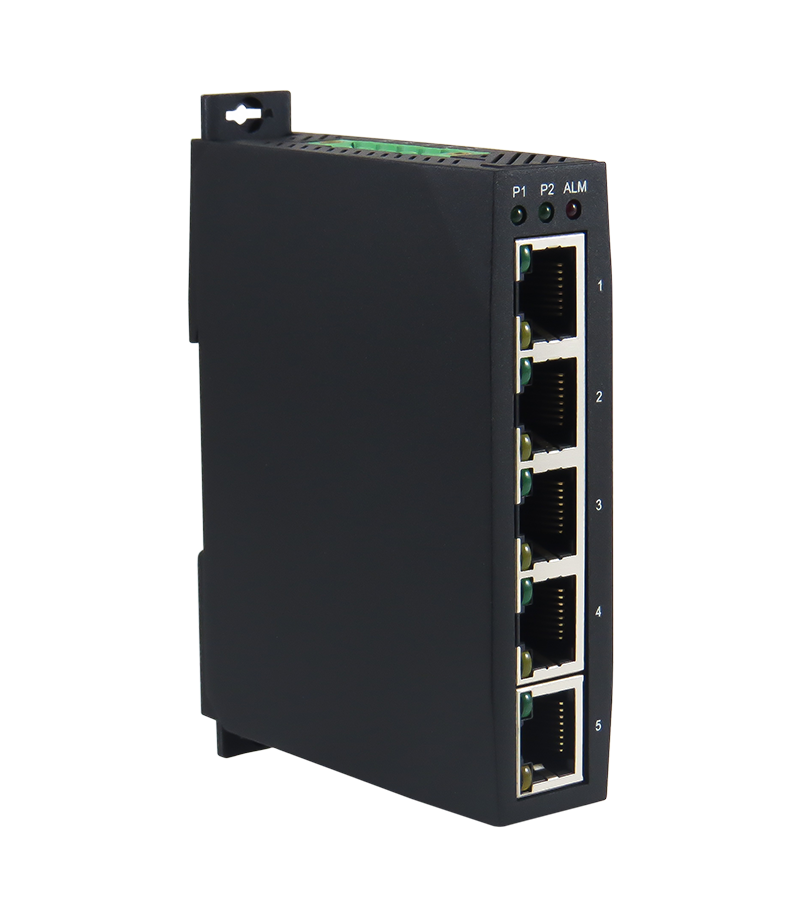

EH3005

Description

5 ports RJ45 10/100 BaseT(X)
Protection contre les tempêtes de diffusion
Prise en charge de la norme IEEE802.3/802.3u/802.3x
Prise en charge de la qualité de service (QoS) 802.1Q/p, donnant la priorité aux paquets critiques tels que les paquets PROFINET
Auto MDI/MDI-X
Entrées d’alimentation CC redondantes
Température de fonctionnement de 0 à 60 °C
Montage sur rail DIN
Boîtier en plastique de type mince

L’EH3005 est un commutateur non géré mince d’entrée de gamme doté de 5 ports RJ-45 et d’une priorisation stricte des paquets QoS conformément à la norme 802.1p. Conçu pour l’industrie, et plus particulièrement pour les zones dangereuses, il s’intègre parfaitement dans les petits espaces, dans les armoires ou entre les murs. Il est conforme aux normes CE, FCC et UL, et son boîtier en polycarbonate garantit une économie d’énergie.
Les entrées d’alimentation redondantes permettent une connexion simultanée à une large gamme de sources d’alimentation CC. Ainsi, en cas de panne de l’une des entrées, l’autre source active assure automatiquement l’alimentation de secours.

Nom du modèle	Pièce Nombre	Boîtier	Ports RJ45
EH3005	1P1EH300500001G	Plastique	5

Nom du modèle	Référence	Description
SDR-75-24	50500752240001G	Alimentation 24 V CC pour rail DIN 75 W/3,2 A avec alimentation universelle Entrée 88~264 VCA / 124~370 VCC

Propriétés du commutateur
Schéma de traitement	Stockage et retransmission
Taille de la table MAC	1 Ko
Tampon de paquets	448 Ko

Ethernet
Conformité	IEEE 802.3 pour 10Base-T IEEE 802.3u pour 100Base-T(X) et 100Base-FX IEEE 802.3x pour le contrôle de flux et le contrôle de flux en contre-pression IEEE 802.1q/p pour le balisage VLAN et la classe de service IEEE 802.3az pour l’Ethernet écoénergétique
Auto MDI/MDI-X	Oui

Alimentation
Double tension d’entrée	12 – 48 VCC
Courant d’entrée	0,5 A max.
Consommation électrique	6 W max.
Protection contre les inversions de polarité	Présent
Connexion	Borniers verrouillables à 5 broches pour l’alimentation

Caractéristiques physiques
Boîtier	Protection IP30, plastique, noir
Dimensions (L x H x P)	Type fin, 23 mm x 94 mm x 72 mm
Poids	150 g
Installation	Montage sur rail DIN
Voyants LED	ALIMENTATION 1, ALIMENTATION 2, Alarme, ALM, LAN

Limites environnementales
Température de fonctionnement	0 °C à 60 °C (32 °F à 140 °F)
Température de stockage	-20 °C à 70 °C (-4 °F à 158 °F)
Humidité relative ambiante	5 à 95 %, 55 °C (sans condensation)
