- 14 ports RJ45 10/100 BASE-T(X) et 2 ports RJ45 10/100/1000 BASE-T(X)
- Boîtier IP30 robuste
- Fonctionne de -10 °C à 60 °C
- Prend en charge la qualité de service 802.1Q/p, en donnant la priorité aux paquets critiques tels que les paquets PROFINET
- Protection contre l’inversion de polarité

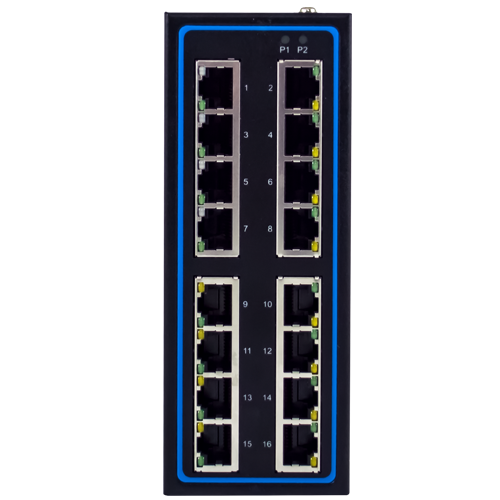

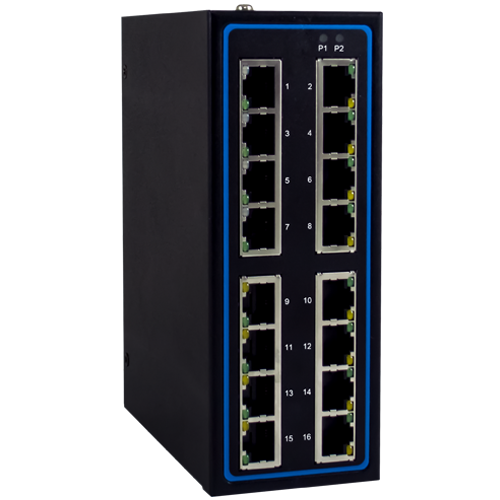

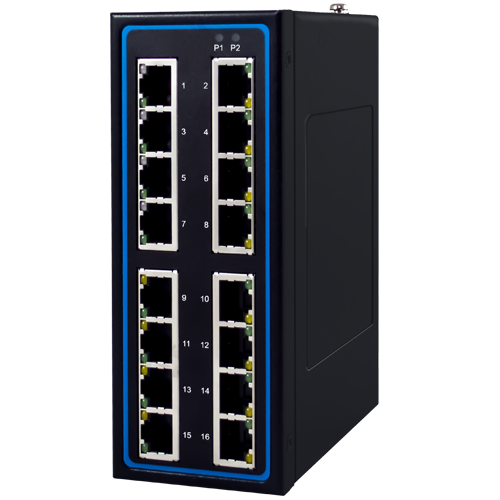

L’EH2316-2G est un commutateur Ethernet rapide et gigabit non géré d’entrée de gamme avec 14 ports RJ45 10/100BASE-T(X) et 2 ports 10/100/1000BASE-T(X), adapté et certifié pour EN/UL 60950/62368, CE et FCC. Sa conception moderne permet l’installation de l’appareil sur rail DIN, même avec un espace restreint, ou directement sur le terrain.
Le boîtier IP30 protège l’EH2316-2G de la poussière et de la saleté. Il offre également une résistance aux chocs, chutes et vibrations certifiée selon la norme IEC 60068-2. Il est ainsi adapté aux applications industrielles les plus exigeantes, même sans boîtier supplémentaire. La plage de températures de fonctionnement s’étend de -10 °C à 60 °C.
| NOM DU MODÈLE |
RÉFÉRENCE |
DESCRIPTION |
| EH2316-2G |
1P1EH231600002G |
Switch industriel non administrable 16 ports, avec 14 ports Fast Ethernet RJ45 et 2 ports Gigabit Liaisons montantes RJ45 |
| Accessoires en option |
|
|
|
| Type d’accessoires |
|
Référence |
Description |
| Fixation murale |
WMK-450-Noir |
70100000000052G |
Kit de fixation murale en aluminium |
| Alimentation |
SDR-75-24 |
50500752240001G |
Alimentation rail DIN 75 W/3,2 A 24 V CC, entrée 88~264 V CA / 124~370 V CC |
| Alimentation |
SDR-240-48 |
50502401480001G |
Alimentation rail DIN 240 W/5 A 48 V CC, entrée 88~264 V CA / 124~370 V CC |
| Ethernet |
|
| Conformité |
IEEE 802.3 pour 10BaseT
IEEE 802.3u pour 100BaseT(X)
IEEE 802.3ab pour 1000BASE-T(X)
IEEE 802.3x pour le contrôle de flux, contrôle de flux par contre-pression
Priorisation des paquets IEEE 802.1p (pour Profinet CC-A) |
| Contrôle de flux |
Schémas de contrôle de flux basés sur les trames de contre-pression et de pause |
| Débit de transmission |
10/100 et 10/100/1000 Mbit/s sur les ports Gigabit |
| Nombre de ports |
14 ports RJ45 10/100 Mbit/s
2 ports RJ45 10/100/1000 Mbit/s |
| MDI/MDI-X automatique |
Oui |
| Alimentation |
|
| Tension d’entrée |
12~48 VCC |
| Courant d’entrée |
0,62 A max. |
| Consommation électrique |
7,4 W |
| Voyants LED |
PWR1, PWR2 |
| Propriétés physiques |
|
| Boîtier |
IP30 |
| Dimensions (L x H x P) |
54 mm x 113 mm x 145 mm |
| Poids |
700 g |
| Installation |
Montage sur rail DIN, montage mural (kit en option)* |
| Limites environnementales |
|
| Température de fonctionnement |
-10 °C à 60 °C (14 °F à 140 °F) |
| Température de stockage |
-20 °C à 70 °C (-4 °F à 158 °F) |
| Humidité relative ambiante |
5 % à 95 %, 55 °C (sans condensation) |
