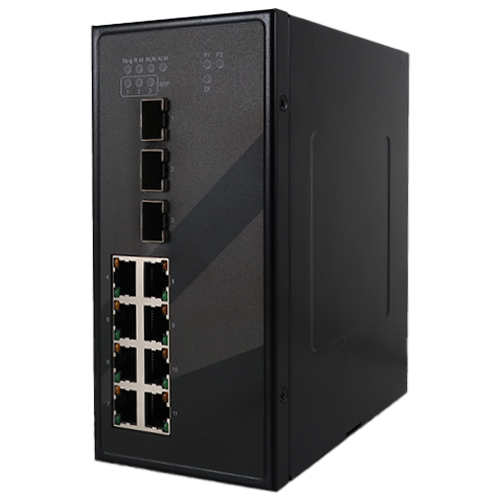

Série EH9711

• Connectivité complète
  • 8 ports FE + 3 ports SFP Gbit/s
  • 1 port console RS-232 (connecteur RJ-45)
  • 4 commutateurs DIP pour le contrôle de l’anneau
• Boîtier compact et robuste
  • Dimensions (mm) : 77 x 167 x 138
  • Température de fonctionnement : -40 °C à +75 °C
  • Humidité relative ambiante : 5 % à 95 %
• Sécurisé et Réseau de confiance
  • Conception de réseau industriel sécurisé basée sur la norme IEC62443
  • Contrôle d’accès avec 802.1x, AAA, ACL, IP Source Guard, etc.
  • Surveillance du réseau avec mise en miroir des ports, sFlow, etc.
• Certifications de précision temporelle
  • Paramètres spécifiques au profil de puissance IEEE 1588 avec C37.238 et IEC 61850-9-3
  • Synchronisation temporelle précise avec SyncE et IEEE1588v2 (PTP) P2P/E2E TC avec un délai inférieur à 50 ns.
• Certifications d’adaptation aux postes électriques
  • Conformité IEC 61850-3 et IEEE 1613
  • Certifications CE/FCC/UL et autres
• Fiabilité et Topologie redondante
  • Alimentation basse tension 24-48 VCC ou haute tension 110-240 VCA/110-300 VCC
  • Anneau ERPS ITU-T G.8032, prise en charge MSTP/RSTP/STP

La série EH9711 est un commutateur compact administrable de couche 2 à 11 ports, équipé de 8 ports Fast Ethernet et de 3 liaisons fibre SFP Gbit/s. Conçue pour les systèmes d’automatisation de postes électriques exigeants, cette série est entièrement conforme aux normes CEI 61850-3 et IEEE 1613.

Grâce à la prise en charge des protocoles IEEE1588v2 PTP et SyncE, cette série atteint une précision de l’ordre de la ns et répond aux exigences strictes de synchronisation temporelle des applications temps réel. La capacité d’auto-réparation du réseau est assurée par différents types de protocoles en anneau. L’anneau ERPS ITU-T G.8032 peut même restaurer le réseau en 25 ms à pleine charge avec 250 appareils.

De plus, le boîtier métallique IP30 de cette série de commutateurs, sa forme fine et plate et son boîtier montable sur rail DIN permettent un déploiement facile dans les environnements difficiles. Conforme aux normes IEC62443-4-2 et IEC62443-4-1, il répond aux exigences de sécurité produit et de sécurité du cycle de développement.

Grâce à ces fonctionnalités de qualité industrielle, les commutateurs EH9711 sont idéaux pour servir d’intermédiaire entre le niveau processus et le niveau baie des réseaux de sous-stations.

CARACTÉRISTIQUES PRINCIPALES

IEEE 1613IEC 61850-3 : Conforme aux normes IEC 61850-3 et Normes IEEE1613 pour les systèmes d’automatisation des postes électriques.

Réseau auto-réparateur : Le protocole EH9711 prend en charge différents types de protocoles en anneau. Grâce à l’anneau ERPS ITU-T G.8032, l’auto-récupération peut être effectuée en 25 ms à pleine charge. Cela permet aux administrateurs de construire un réseau fiable et d’améliorer sa durabilité.

Surveillance sFlow : Grâce à l’échantillonnage des paquets, les administrateurs peuvent surveiller le trafic réseau et détecter les situations anormales à temps.

Ethernet synchrone : Transport de fréquence stable au niveau de la couche MAC pour garantir la continuité des services de bout en bout.

Synchronisation temporelle nanoseconde avec PTP 1588v2 : La prise en charge du PTP IEEE1588v2 permet de répondre aux exigences strictes de synchronisation temporelle des applications temps réel. Peut être utilisé comme horloge matérielle transparente P2P/E2E ou horloge de périphérie.
