EMG8608

Description

Jusqu’à 8 ports 10/100/1000 BASE-T(X), connecteur M12
Jusqu’à 4 ports PoE 802.3af ou 802.3at
Commutation de couche 3 puissante, prenant en charge BGPv4, IPv4 statique, RIPv1/v2
et OSPFv2
Certifié EN50155, EN50121-4, IEC60571, EN45545-2 et UL 61010-2-201
Entrée d’alimentation redondante, CC ou CC haute tension
Boîtier en aluminium IP67 robuste
Fonctionne de -40 °C à 70 °C
2 sorties relais, connecteurs M12 5 broches, codage A

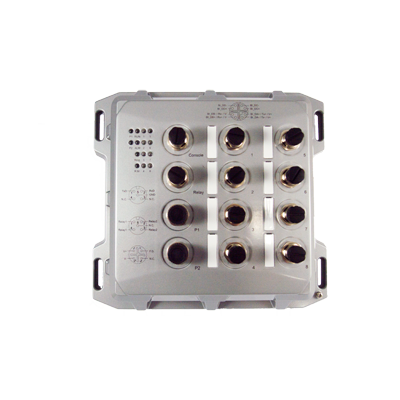

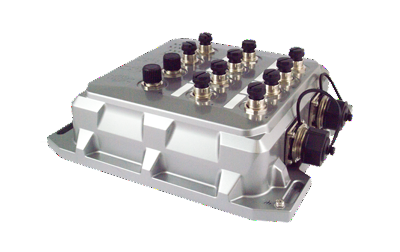

ATOP Le commutateur Ethernet EMG8608, conforme à la norme IP67 pour les applications ferroviaires, est la solution idéale pour une connectivité Gigabit haut débit dans les applications ferroviaires en bord de quai ou en bord de wagon. Son boîtier robuste en aluminium protège efficacement le cœur du commutateur dans n’importe quel environnement.

Les ports Gigabit à 8 connecteurs M12 peuvent fournir jusqu’à 30 W d’alimentation PoE (802.3af ou 802.3at) à votre appareil PoE, pour un budget total maximal de 240 W. L’EMG8608 est ainsi la solution idéale pour la surveillance embarquée ou non, en simplifiant le câblage là où l’introduction de nouveaux éléments est complexe, risquée et coûteuse.

L’entrée d’alimentation redondante intégrée offre un mécanisme de sécurité fiable et à l’épreuve des pannes pour minimiser les temps d’arrêt. L’EMG8608 est disponible avec une entrée d’alimentation CC basse tension redondante (12~57 VCC, 47~57 VCC pour les modèles PoE) ou une entrée d’alimentation CC haute tension redondante (50~145 VCC). Chaque module d’alimentation, incluant une alarme à sortie relais, utilise un connecteur M12 à codage S, ce qui fait de l’EMG8608 un outil idéal et simple pour les ingénieurs qui souhaitent configurer un système d’alarme de défaut.

Son boîtier de protection IP67, sa large plage de températures de fonctionnement (-40 à 70 °C) et ses possibilités de montage mural le rendent adapté à la plupart des applications ferroviaires en environnements difficiles ou industrielles.

Pour en savoir plus sur Pour son application, veuillez télécharger la fiche technique de l’EMG8608.

NOM DU MODÈLE	RÉFÉRENCE	PORTS M12	EMBOUTS SFP	PORTS PoE
EMG8608	1P1EMG86080001G	8	–	–
EMG8608-4PoE	1P1EMG86080002G	8	–	4
EMG8608-8PoE	1P1EMG86080003G	8	–	8
EMG8608-HV	1P1EMG86080004G	8	–	–

NOM DU MODÈLE	RÉFÉRENCE	DESCRIPTION
Kit rail DIN	70100000000062G	Accessoires rail DIN avec vis
Kit VESA	70100000000063G	Accessoires VESA avec vis
SDR-75-24	50500752240001G	ALIMENTATION RAIL DIN / T; CA 88~264 V à 24 V CC 3,2 A; 75 W
SDR-240-48	50502401480001G	ALIMENTATION RAIL DIN / T; CA 100~240 V à 48 V CC 5 A; 240 W
SDR-480-48	50504801480001G	ALIMENTATION RAIL DIN / T ; CA 100~240 V à 48 V CC 10 A ; 480 W
Bouchon d’étanchéité M12 en plastique	3990079G	Bouchon d’étanchéité en plastique pour fiches M12 libres (1560251)
Bouchon d’étanchéité M12 en métal	59908571G	Capuchon métallique pour fiches M12 libres (1430488)
Bouchon fileté M12 en plastique	3990078G	Verrouillage à vis en plastique pour douilles M12 libres (1553129)
Bouchon fileté M12 en métal	59908561G	Verrouillage à vis métallique pour douilles M12 libres (1503302)

Propriétés du commutateur
Files d’attente prioritaires	8
Table VLAN	4096
VLAN basé sur MAC	512
Plage d’ID de VLAN	VID 1 à 4094
Groupe de jonctions	4
Groupes IGMP statiques	128
IGMP dynamique Groupes	256
Taille de la table MAC	16 Ko
Taille du tampon de paquets	1,5 Mo
Trame Jumbo	9 216 octets

ETHERNET
Normes	IEEE 802.3 pour 10BaseT IEEE 802.3u pour 100BaseT(X) IEEE 802.3ab pour 1000BaseT(X) IEEE 802.3z pour 1000Base-X IEEE 802.3af / 802.3at pour Power over Ethernet IEEE 802.3x pour Flow Contrôle, contrôle de flux de contre-pression IEEE 802.1d-2004 pour le protocole STP IEEE 802.1w pour le protocole STP rapide IEEE 802.1s pour le protocole STP multiple IEEE 802.1Q pour le balisage VLAN IEEE 802.1p pour la classe de service IEEE 802.1X pour l’authentification IEEE 802.3ad pour le port trunk avec LACP IEEE 802.3az pour l’Ethernet économe en énergie
Protocoles	IPv4, IPv6, IGMPv1/v2/v3, IGMP Snooping, GARP, GMRP, GVRP, SNMPv1/v2c/ v3, Informations SNMP, ICMP, Telnet, SSH, Serveur/Relais/Client DHCP, Option DHCP 66/67/82, BootP, RARP, TFTP, Serveur/Client NTP, SNTP, SMTP, SMTP (Gmail), RMON, HTTP, HTTPS, Syslog, MRP (Gestionnaire/Client), LLDP, PTP IEEE 1588 V1/V2, Horloge matérielle transparente E2E IEEE 1588, 802.1x, EAP, RADIUS, TACACS+, Port miroir, QoS, ACL, Console série, U-Ring, STP, RSTP, MSTP, Redondance Anneau compatible, Surveillance DHCP, Prévention de l’usurpation ARP, Dynamique Inspection ARP, MLD, UDLD, Source IP Garde
Protocoles de couche 3	Routage : routage statique monodiffusion IPv4, RIP v1/v2, OSPFv2, Multidiffusion : IGMPv1/v2/v3, DVMRP, PIM-DM, PIM-SM, PIM-SSM Redondance de routage : VRRP (Virtual Router Redundancy Protocol)
Profils d’automatisation	Registres d’état Modbus/TCP
MIB SNMP	MIB II, IF-MIB, SNMPv2 MIB, BRIDGE-MIB, RMON MIB Groupes 1, 2, 3, 9, RFC RFC 1157, RFC 1213, RFC 1215, RFC 1493, RFC 1643, RFC 1757, RFC 2011, RFC 2012, RFC 2013, RFC 2233, RFC 2571, RFC 2742, RFC 2819, RFC 2863, RFC 3411, RFC 3412, RFC 3413, RFC 3414, RFC 3415, RFC 2674

Alimentation
Tension d’entrée	50 à 145 VCC pour les produits haute tension 12 à 57 VCC pour les modèles sans PoE 45 à 57 VCC pour le mode 802.3af / 51 à 57 VCC pour le mode 802.3at
Courant/Puissance d’entrée (Système)	50 – 145 VCC, 0,27 A max., 13,5 W (pour les modèles haute tension) 12 – 57 VCA, 1,19 A max., 14,28 W (pour les modèles sans PoE)
Courant d’entrée (avec PoE, pleine charge)	45 – 57 VCC, 3,08 A max., 138,6 W (mode PoE 802.3af, 8 ports) 51 – 57 VCC, 5,03 A max. , 256,53 W (mode PoE 802.3at. 8 ports)
Alimentation d’entrée	2 connecteurs M12 à codage S (4 broches)
Protection contre l’inversion de polarité	Oui

Interfaces	Valeur
Voyants LED	ALIMENTATION 1, ALIMENTATION 2, Alarme, Liaison Ethernet, Liaison SFP, PoE, Sonnerie
Ports Ethernet	8 x 10/100/1000BASE-T(X) à vitesse de négociation automatique – Connecteur M12
Console	RS232 (M12 à codage A) (connecteur)
Sortie relais	2 sorties relais avec une capacité de transport de courant de 1 A à 24 V CC (via un connecteur M12 à codage A)
Ports fibre optique	Non

Caractéristiques physiques
Boîtier	Protection IP67 selon la norme EN 60529
Dimensions (L x H x P)	216 x 232 x 72
Poids	2 kg
Installation	Fixation murale (kit rail DIN en option)

Limites environnementales	Valeur
Température de fonctionnement	-40 °C à +70 °C (-40 °F à +158 °F)
Température de stockage	-40 °C à 85 °C (-40 °F à 185 °F)
Humidité relative ambiante	5 % à 95 %, 55 °C (sans condensation)
