EHG9608

• Certifié IEC61850-3
• Jusqu’à 6 ou 8 ports 10/100/1000 BASE-T(X) et 2 ou 4 ports SFP 1000 BASE-X
• Commutation de couche 3 puissante, prenant en charge BGPv4, IPv4 statique, RIPv1/v2
  et OSPFv2
• Prise en charge du protocole IEEE1588v2 Precision Time, avec horloge transparente E2E matérielle et horloge de frontière logicielle précises à la nanoseconde
• ERPS ​​et anneau compatible (temps de récupération < 20 ms à 40 commutateurs),
  STP/RSTP/MSTP/MRP (gestionnaire/client) pour la redondance du réseau
• Gestion à distance via navigateur Web, Telnet, console série et utilitaire

Le La série EHG9608 est un commutateur Ethernet Gigabit administrable extrêmement fiable. Sa conformité à la norme IEC61850-3 lui permet de jouer un rôle essentiel dans le réseau IEC 61850 des sous-stations électriques et des centres de contrôle. Elle est conforme aux applications IEC61850 et prend en charge la transmission de messages GOOSE, utilisés pour une communication rapide entre les IED.

Les fonctionnalités du protocole de temps de précision IEEE1588 permettent le déploiement de la série EHG9608 dans des réseaux soumis à des exigences strictes en matière de synchronisation horaire. Elle peut fonctionner comme une horloge transparente de bout en bout assistée par matériel, assurant une mise à jour des paquets avec un champ de correction précis à la nanoseconde, et comme une horloge périphérique assistée par logiciel.

Le dispositif est équipé de jusqu’à 8 ports RJ-45 10/100/1000BASE-T(X) et de jusqu’à 4 ports SFP 1000BASE-X. Grâce à ses hautes performances, il offre des mécanismes d’auto-récupération de la redondance réseau en moins de 20 ms à pleine charge, permettant ainsi de construire un réseau fiable grâce à une topologie en anneau redondante. ERPS/STP/MSTP/RSTP/MRP (gestionnaire/client) et de nombreux autres anneaux compatibles sont pris en charge. Grâce à un tableau de bord web multifonctionnel, il offre des fonctionnalités intelligentes telles que la qualité de service (QoS), le réseau local virtuel (VLAN), le protocole IGMP, la surveillance IGMP, la mise en miroir des ports et la sécurité.

La série EHG9608 est conçue pour être utilisée dans les principaux réseaux électriques. Elle offre deux entrées d’alimentation redondantes avec protection contre l’inversion de polarité et deux jeux de relais permettant de créer un système d’alarme de panne autonome. Sa large plage de températures de fonctionnement, de -40 à 85 °C, et ses capacités de montage sur rail DIN le rendent idéal pour une utilisation dans les sous-stations distantes où les environnements difficiles et la fiabilité sont des enjeux.

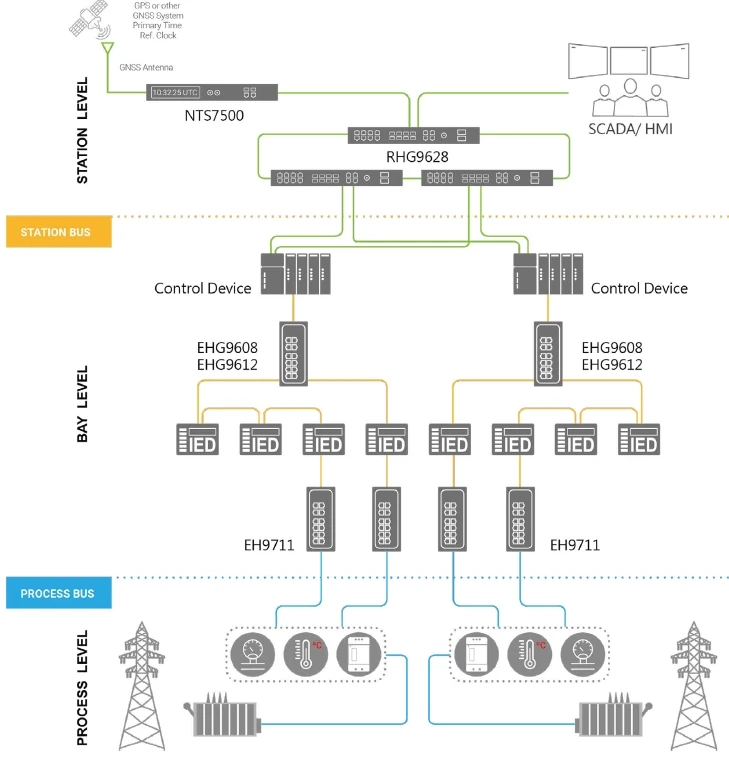

APPLICATION

L’EHG9608 est un produit particulièrement adapté aux applications de centrales électriques et de sous-stations.
Ce produit joue généralement un rôle important au niveau des travées. Doté de ports Gigabit complets, l’EHG9608 permet de transmettre un volume important de données du niveau processus au niveau supérieur. L’EHG9608 prend également en charge l’horloge transparente de bout en bout assistée par matériel IEEE 1588v2 pour fournir l’heure précise dans les centrales électriques ou les sous-stations.
