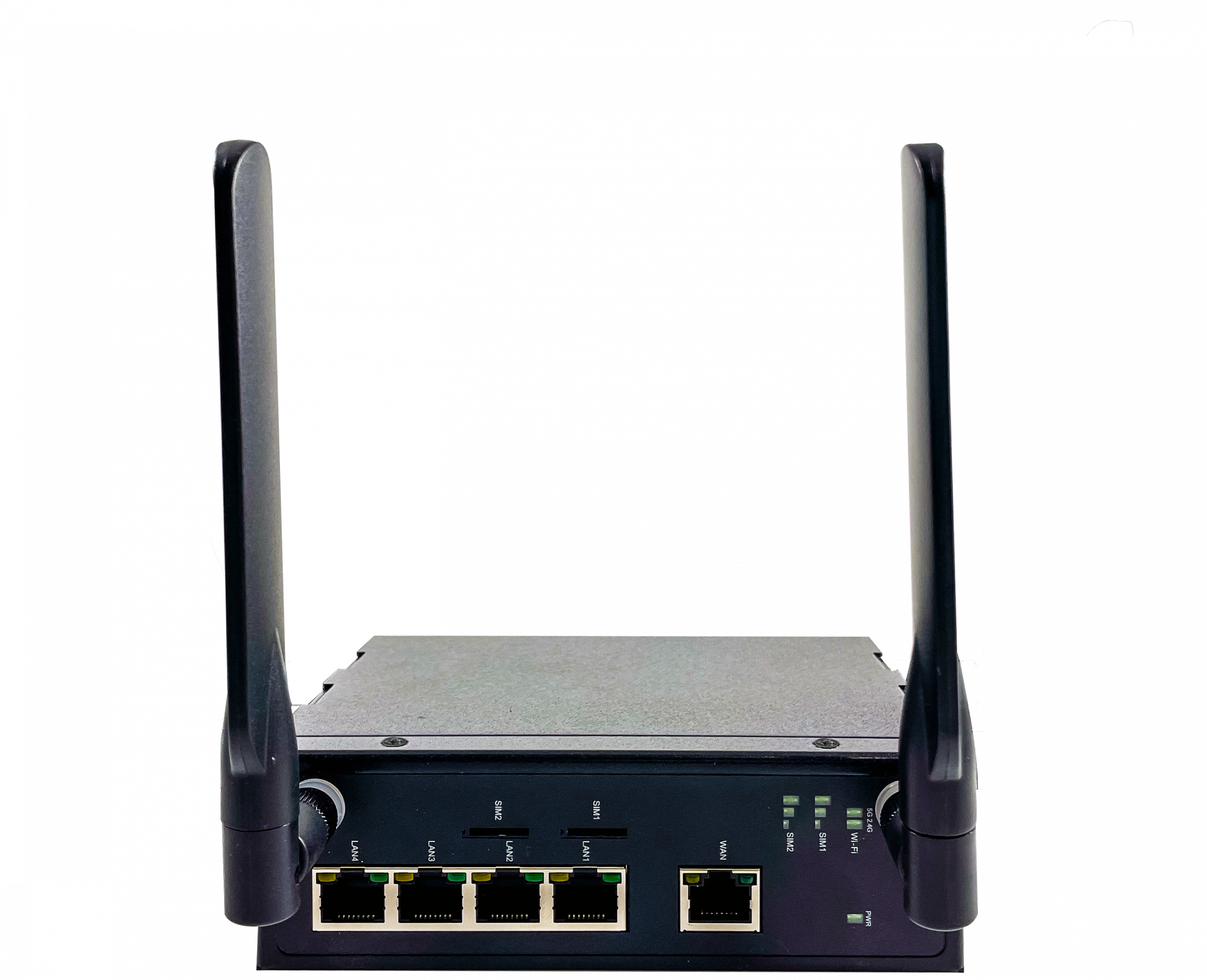

Série AWR5805
Routeur maillé Wi-Fi
- Wi-Fi 5 2×2 MU-MIMO avec vitesse de pointe 802.11ac de 867 Mbps
- Système WiFi Mesh facilement extensible
- 1 x RJ45 pour WAN BaseT 10/100/1000 Mbps
- 4 x RJ45 pour LAN BaseT 10/100/1000 Mbps
- 1 x emplacement micro-SD pour une utilisation flexible
- Pare-feu et VPN pour une connexion sécurisée
- Interfaces WAN de secours pour une connexion fiable
- Protection CEM industrielle, fonctionnement sur une large plage de températures de -40 à +75 ºC
- Boîtier métallique robuste avec montage mural ou sur rail DIN
- Prise en charge PoE PD pour un déploiement flexible
ATOP AWR est un appareil avancé qui permet une mise à l’échelle très tangible de presque toutes les infrastructures sans fil industrielles. Outre une protection CEM élevée, un fonctionnement sur une large plage de températures, un matériel de pointe et des fonctionnalités avancées, AWR offre un accès Internet haut débit avec équilibrage de charge, un haut niveau de sécurité, des débits élevés et des options de configuration avancées.
Processeur Quad-ARM Cortex A7 : AWR intègre un processeur ARM Quad-core A7 de qualité industrielle, offrant la puissance de traitement nécessaire pour filtrer le trafic important via les pare-feu, le routage, la transmission et les mesures de sécurité.
Wi-Fi Mesh : Le chipset avancé d’AWR vous permet de configurer plusieurs appareils en réseau maillé, créant ainsi un réseau auto-réparateur qui ajuste sa topologie en fonction des besoins, idéal pour les applications dynamiques.
Hautes performances : Grâce à sa technologie IEEE802.11ac wave-2 intégrée et à la prise en charge de la RF MUMIMO 2×2 simultanée, AWR offre des connexions haut débit jusqu’à 2,4 GHz et 5,0 GHz. Bandes.
Sécurité : Grâce à l’intégration de fonctionnalités de pare-feu, de redirection de zone et de VPN, l’ATOP AWR vous permet de connecter votre réseau industriel à Internet sans craindre d’intrusion dans les données de votre entreprise.
Environnements difficiles : L’ATOP AWR a prouvé son efficacité maximale dans les environnements CEM et climatiques les plus difficiles.
Fiabilité : Grâce à son boîtier métallique robuste et à sa redondance d’alimentation, l’AWR résiste aux dommages dans les environnements industriels difficiles.
APPLICATION
En tant que routeur Wi-Fi DBDC
Le mode de fonctionnement le plus simple de l’AWR5805 est celui d’un routeur/point d’accès. Utilisez-le pour vous connecter à Internet via votre fournisseur d’accès Internet via PPPoE, IP statique ou DHCP et fournir une connexion Internet aux clients Wi-Fi et filaires. Avec AWR, vous pouvez définir votre propre politique d’accès sans fil et configurer un pare-feu et une connexion VPN en fonction de vos besoins.
En tant que routeur Wi-Fi maillé principal
L’AWR5805 est conçu pour fonctionner comme un routeur maillé ou comme un nœud maillé. La configuration d’une ou des deux radios pour fonctionner en mode maillé est très rapide. Fini les soucis de topologie et les câblages complexes !
Avec le Wi-Fi maillé, tous les nœuds peuvent communiquer entre eux et les chemins de transmission sont ajustés dynamiquement en cas de changement de puissance du signal ou de topologie. Ainsi, même si un appareil est temporairement inaccessible en raison d’interférences ou de sa position, le réseau continue de fonctionner parfaitement. La fonctionnalité Mesh peut être combinée à toutes les autres fonctionnalités de l’AWR5805.
| NOM DU MODÈLE | ETHERNET | WI-FI | BT | LoRa | PoE | GPS |
|---|---|---|---|---|---|---|
| AWR5805 | 1 x WAN, 4 x LAN | 802.11/a/b/g/n/ac | – | – | – | – |
| AWR5805P | 1 x WAN, 4 x LAN | 802.11/a/b/g/n/ac | – | – | Oui | – |
| NOM DU MODÈLE | PIÈCE NUMÉRO | DESCRIPTION |
|---|---|---|
| AD1048-24FS | 50500481240001G | Alimentation rail DIN Entrée : 100-240 VCA / 120-370 VCC ; Sortie : 2 A à 24 VCC |
| UV336-1230 | 50500361120001G | Adaptateur secteur Entrée : 100-240 VCA ; Sortie : 3 A à 12 VCC ; Prise américaine |
| Spécifications matérielles | |
|---|---|
| Processeur | ARM Cortex A7, quatre cœurs |
| Watchdog | Réinitialisation matérielle WD : Oui |
| Interface réseau | ||
|---|---|---|
| Wi-Fi | 802.11ac wave 2 (5 GHz), 802.11a/b/g/n (2,4 GHz/5 GHz) MU-MIMO 2×2 (2 flux) Wi-Fi Mesh Prêt |
|
| Ports Ethernet | Standard | IEEE 802.3 pour 10BaseT IEEE 802.3u pour 100BaseT(X) IEEE 802.3ab pour 1000BaseT(X) |
| Ports Ethernet | Ports | 5 ports RJ-45 10/100/1000 BASE-TX 1 port WAN 4 ports LAN |
| Antennes | ||
| Wi-Fi | 2 antennes SMA(M) | |
| Interfaces E/S externes | ||
| Bouton Par défaut/Réinitialisation | 1 touche | |
| Emplacement SD | 1 emplacement micro-SD | |
| Voyants LED | Alimentation, Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, LAN, WAN | |
| Alimentation | |
|---|---|
| Tension d’alimentation nominale | Alimentation CC : 12-48 V |
| Plage de tension d’entrée | Alimentation CC : 10,8-52,8 V |
| Consommation | <18 W |
| Redondance | Non |
| Connecteur | Bornier à 3 broches Bloc |
| Protection contre l’inversion de polarité | Oui |
| PoE | PoE PD, 802.3at, Mode A |
| Caractéristiques physiques | |
|---|---|
| Boîtier | Boîtier métallique |
| Dimensions (L x l x H) (mm) | 145 x 120 x 46 |
| Poids | 726 g |
| Installation | Montage sur rail DIN ou mural (kit en option) |
| Indice de protection Indice de protection | Protection IP30 |
| Limites environnementales | |
|---|---|
| Température de fonctionnement | -40 °C à +75 °C (-22 °F à +158 °F) |
| Température de stockage | -40 °C à +85 °C (-40 °F à +185 °F) |
| Humidité relative ambiante | 5 % à 95 % HR, sans condensation |
| Spécifications logicielles | |
|---|---|
| Internet Connexion | |
| Accès | APN |
| Authentification | CHAP/PAP/Auto |
| Réseau | |
| IPv4/IPv6 | Serveur DHCP |
| Client DHCP/IP statique/PPPoE | |
| Protocole/Service de connexion | Telnet, SSH, SCP, HTTP, HTTPS, SNMP |
| Protocole industriel | NTP, DNS, VLAN 802.1Q, QoS, VRRP, MQTT |
| Sécurité | |
| Pare-feu | Liste de contrôle d’accès (ACL) |
| Redirection de port | |
| Prévention des attaques (insérée après la redirection de port) | |
| VPN | IPSEC, OPEN-VPN, LT2P, serveur PPTP, GRE |
| Fiabilité | |
| Secours cellulaire | Commutation automatique double SIM |
| Secours WAN | Redondance WAN cellulaire et Ether |
| Fonctionnement programmé | Contrôle programmé de l’application |
| WLAN | |
| Connexion Wi-Fi | PA (802.11 a/b/g/n/ac), maillage |
| Sécurité Wi-Fi | OWE/WPA-PSK/WPA2-PSK/WPA3-PSK (SAE) |
| Gestion | |
| Configuration système | WEB, Telnet, SSH |
| Mise à jour du micrologiciel | WEB |
| Journal système | Stockage SD, enregistreur distant, mémoire flash locale |
| SNMP | SNMP v1/v2/v3 |
| Diagnostics | Ping, Traceroute, Nslookup |
| Statistiques | |
| Statistiques | Mémoire, Mobile, WAN, Sans fil, LAN |
