Série SW5501

Description

Conçu pour les réseaux 802.11a/b/g/n
Protection intégrée du revêtement PCB
Configuration du serveur Web/utilitaire
Mise à niveau via l’utilitaire de gestion ou l’interface utilisateur Web
Prise en charge de la fréquence 5 GHz pour réduire les interférences sur 2,4 GHz avec d’autres appareils sans fil
Équipements sans fil certifiés FCC (États-Unis), ETSI (Europe) et NCC (Taïwan)

La série SW5501 est notre dernier ajout à nos produits sans fil industriels ; sa petite taille mais son architecture puissante en font le choix idéal pour les besoins industriels/de fabrication pour lesquels la taille est un facteur décisif. Elle récompense nos clients avec une connectivité exceptionnelle résistant à toutes les rigueurs de l’environnement de votre choix. Parmi ses nombreuses caractéristiques, on peut citer :

Prise en charge de la fréquence 5 GHz pour réduire les interférences sur la fréquence 2,4 GHz avec d’autres appareils sans fil.
Conception à double antenne offrant une meilleure couverture sans fil et réduisant les angles morts.

NOM DU MODÈLE	NUMÉRO DE PIÈCE	DESCRIPTION	ETHERNET	SÉRIE
SW5501	1P1SW550100001G	Serveur de périphériques série sans fil industriel 1 port, DB9	1	1 (DB9)
SW5501-Sis	1P1SW5501SIS01G	Serveur de périphériques série sans fil industriel 1 port, TB5 avec isolation série (3 kV)	1	1 (TB5 avec isolation)

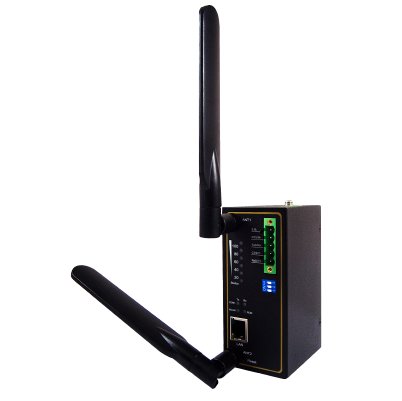

SW5501-TB	1P1SW5501TB001G	Serveur de périphériques série sans fil industriel 1 port, TB5	1	1 (TB5)

NOM DU MODÈLE	NUMÉRO DE PIÈCE	DESCRIPTION
AD17-24C (US-Y) Adaptateur secteur	50500151240002G	Alimentation de type Y Adaptateur secteur, entrée 100-240 VCA, sortie 0,6 A à 24 VCC, prise américaine.
AD17-24D (EU-Y) Adaptateur secteur	50500151240012G	Adaptateur secteur type Y, entrée 100-240 VCA, sortie 0,6 A à 24 VCC, prise européenne.
ADP-DB9(F)-TB5	59906231G	DB9 femelle vers femelle Convertisseur TB5 3,81 mm
WMK-454-Noir	70100000000043G	Kit de montage mural en aluminium noir

Interface réseau
Vitesse	IEEE802.3ab 10/100/1000 Mbit/s
Ports de connexion	RJ-45

Interface série
Connecteur	D-Sub9 (modèles DB) Bornier 5,08 mm 5 broches (modèles TB et SiS)
Mode	RS-232/422/485 sélectionnable par logiciel (modèles DB et TB) RS-422/485 sélectionnable par logiciel (modèles SiS)
Ports	1
Débit en bauds	110 ~ 921 600 bps sélectionnable par logiciel
Parité	Aucune, Impaire, Paire, Espace, Marque
Bits de données	5, 6, 7, 8 sélectionnables par logiciel
Bits d’arrêt	1, 2 sélectionnables par logiciel
Contrôle de flux	Aucun, Xon/Xoff, RTS/CTS (RS-232 uniquement)

Caractéristiques sans fil
Module PCI-e sans fil	Atheros AR9382
Tx / Rx	2T2R MIMO (2×2 avec MCS 0-15)
Conformité aux normes	802.11a, 802.11b, 802.11g et 802.11n
Fréquence de fonctionnement
	2,4 GHz	5 GHz
États-Unis (FCC)	2412-2462 (20 MHz)/2422-2452 (40 MHz)	5180-5240, 5745-5825 (20 MHz)/5190-5230, 5755-5795 (40 MHz)
Europe (ETSI)	2412-2472 (20 MHz)/2422-2462 (40 MHz)	5180-5240 (20 MHz)/5190-5230 (40 MHz)
Taïwan (NCC)	2412-2462 (20 MHz)/2422-2452 (40 MHz)	5280-5320, 5745-5825 (20 MHz)/5310, 5755-5795 (40 MHz)
Débit de données
802.11a	6, 9, 12, 18, 24, 36, 48, 54 Mbit/s
802.11b	1, 2, 5,5 et 11 Mbit/s
802.11g	6, 9, 12, 18, 24, 36, 48, 54 Mbit/s
802.11n (bande passante de 20 MHz)	1Nss : 65 Mbit/s à 800 GI, 72,2 Mbit/s à 400 GI (max.) / 2Nss : 130 Mbit/s à 800 GI, 144,4 Mbit/s à 400 GI (max.)
802.11n (40 MHz) bande passante)	1 Nss : 135 Mbit/s à 800 Gi, 150 Mbit/s à 400 Gi (max.) / 2 Nss : 270 Mbit/s à 800 Gi, 300 Mbit/s à 400 Gi (max.)
Antenne (5 GHz)
Gain	5 dBi
Connecteur	Double SMA(R) Femelle
Puissance de sortie (5 GHz)
802.11a	+15 dBm à 6, 9, 12, 18, 24 Mbit/s / +15 dBm à 36 Mbit/s / +14 dBm à 48 Mbit/s / +12 dBm à 54 Mbit/s
802.11n 5 GHz/HT20	+15 dBm à MCS 0/8 +15 dBm à MCS 4/12 +15 dBm à MCS 1/9 +11 – 14 dBm à MCS 5/13 +15 dBm à MCS 2/10 +9 – 12 dBm à MCS 6/14 +15 dBm à MCS 3/11 +7 – 10 dBm à MCS 7/15
802.11n 5 GHz/HT40	+14 dBm à MCS 0/8 +14 dBm à MCS 1/9 +14 dBm à MCS 2/10 +14 dBm à MCS 3/11 +14 dBm à MCS 4/12 +10–13 dBm à MCS 5/13 +8–11 dBm à MCS 6/14 +6–9 dBm à MCS 7/15
Antenne (2,4 GHz)
Gain	3 dBi
Connecteur	Double SMA(R) femelle
Puissance de sortie (2,4 GHz)
802.11b	+14 dBm
802.11g	+17 dBm à 6, 9, 12, 18, 24 Mbit/s / +17 dBm à 36 Mbit/s / +16 dBm à 48 Mbit/s / +16 dBm à 54 Mbit/s
802.11n 2,4 GHz/HT20	+16 dBm à MCS 0/8 +16 dBm à MCS 4/12 +16 dBm à MCS 1/9 +16 dBm à MCS 5/13 +16 dBm à MCS 2/10 +16 dBm à MCS 6/14 +16 dBm à MCS 3/11 +15 dBm à MCS 7/15
802.11n 2,4 GHz/HT40	+15 dBm à MCS 0/8 +15 dBm à MCS 4/12 +15 dBm à MCS 1/9 +15 dBm à MCS 5/13 +15 dBm à MCS 2/10 +15 dBm à MCS 6/14 +15 dBm à MCS 3/11 +14 dBm à MCS 7/15

Standard	Débit de données	Spécification IEEE (1 Rx dBm)	Typique/Maximum (2Rx) dBm)
802.11a	6M	-82	-95/-85
802.11a	9M	-81	-94/-84
802.11a	12M	-79	-93/+82
802.11a	18M	-77	-90/-80
802.11a	24M	-74	-88/-77
802.11a	36M	-70	-84/-73
802.11a	48M	-66	-82/-69
802.11a	54M	-65	-81/-68
802.11b	1M	non spécifié	-98/-85
802.11b	5,5M	non spécifié	-98/-85
802.11b	11M	non spécifié	-94/-85
802.11g	6M	-82	-96/-85
802.11g	9M	-81	-96/-84
802.11g	12M	-79	-95/-82
802.11g	18M	-77	-93/-80
802.11g	24M	-74	-90/-77
802.11g	36M	-70	-87/-73
802.11g	48M	-66	-83/-69
802.11g	54M	-65	-82/-68
802.11a/n HT20	MCS0	-82	-94/-85
802.11a/n HT20	MCS1	-79	-92/-82
802.11a/n HT20	MCS2	-77	-90/-80
802.11a/n HT20	MCS3	-74	-87/-77
802.11a/n HT20	MCS4	-70	-84/-73
802.11a/n HT20	MCS5	-66	-79/-69
802.11a/n HT20	MCS6	-65	-78/-68
802.11a/n HT20	MCS7	-64	-76/-67
802.11a/n HT40	MCS0	-79	-92/-82
802.11a/n HT40	MCS1	-76	-90/-79
802.11a/n HT40	MCS2	-74	-87/-77
802.11a/n HT40	MCS3	-71	-84/-74
802.11a/n HT40	MCS4	-67	-80/-70
802.11a/n HT40	MCS5	-63	-76/-66
802.11a/n HT40	MCS6	-62	-74/-65
802.11a/n HT40	MCS7	-61	-72/-64
802.11b/g/n HT20	MCS0	-82	-95/-85
802.11b/g/n HT20	MCS1	-79	-94/-82
802.11b/g/n HT20	MCS2	-77	-92/-80
802.11b/g/n HT20	MCS3	-74	-89/-77
802.11b/g/n HT20	MCS4	-70	-86/-73
802.11b/g/n HT20	MCS5	-66	-82/-69
802.11b/g/n HT20	MCS6	-65	-80/-68
802.11b/g/n HT20	MCS7	-64	-78/-67
802.11b/g/n HT40	MCS0	-79	-92/-82
802.11b/g/n HT40	MCS1	-76	-92/-79
802.11b/g/n HT40	MCS2	-74	-89/-77
802.11b/g/n HT40	MCS3	-71	-86/-74
802.11b/g/n HT40	MCS4	-67	-83/-70
802.11b/g/n HT40	MCS5	-63	-77/-66
802.11b/g/n HT40	MCS6	-62	-76/-65
802.11b/g/n HT40	MCS7	-61	-75/-64

Logiciels
Protocoles	IPv4, ICMP, TCP, UDP, Client DHCP, SNMP, SMTP, HTTP, DNS, NTP, RADIUS, RFC2217, WPS
Sécurité sans fil	WEP, WPA, WPA2, TKIP, AES, 802.1x
Configuration	Utilitaire de gestion Atop, interface Web, Telnet, console série
VirtualCOM	Logiciel de redirection Windows/Linux
Modes de liaison – Client TCP	Destination unique ou VirtualCOM
Modes de liaison – Serveur TCP	4 connexions ; VirtualCOM ou Telnet inversé
Modes de liaison – UDP	Jusqu’à 4 plages IP

Puissance	Valeur
Tension d’entrée	9 – 48 VCC
Courant d’entrée	0,65 A à 9 VCC
Consommation électrique	Environ 5,85 W (max.)
Connecteur	Bornier verrouillable 3 broches 5,08 mm
Protection contre les inversions de polarité	Oui

Caractéristiques physiques	Valeur
Boîtier	Boîtier IP30 SPCC
Dimensions (L x H x P)	47 mm x 110 mm x 90 mm
Poids	500 g
Installation	Rail DIN, montage mural (kit en option)
Bouton de réinitialisation	Oui

Limites environnementales
Température de fonctionnement	-10 °C à 60 °C (14 °F à 140 °F)
Température de stockage	-40 °C à 85 °C (-40 °F à 185 °F)
Humidité relative ambiante	5 % à 95 %, 55 °C (sans condensation)
