Série MB5901B
Passerelle/routeur Modbus sécurisé cellulaire 4G LTE vers Ethernet et série
- Passerelle de protocole cellulaire 4G avec prise en charge étendue de la bande LTE :
– Modèle UE : 2 100/1 800/850/2 600/900/800 MHz (B1/B3/B5/B7/B8/B20)
– Modèle États-Unis : 1 900/1 700/850/700/600 MHz (B2/B4/B5/B12/B13/B14/B66/B71) - Matériel de qualité industrielle pour un fonctionnement en environnements difficiles
- Large plage de températures pour un fonctionnement à des températures extrêmes
- VPN sur IPsec ou OpenVPN avec un débit allant jusqu’à 37,9 Mbit/s*
- 1 port Ethernet 10/100/1 000 Mbit/s, 1 port RS-232/485, jusqu’à 921,6 Kbps
- Conversion Modbus TCP vers RTU/ASCII
- Gestion via navigateur web, SMS, SNMP v1/v2c/v3
- 2 entrées numériques ; 2 sorties numériques / RS-232 supplémentaire en version E/S
- Batterie externe intégrée supplémentaire pour relais de défaut (version -B)
Une passerelle Modbus 4G compacte et robuste

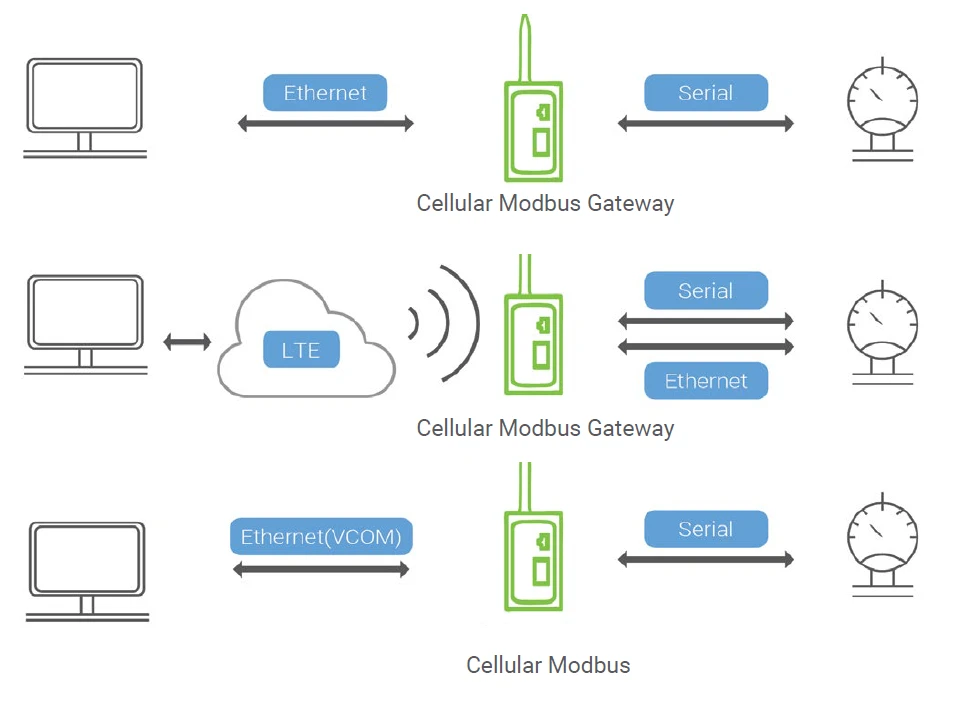

Basée sur le matériel industriel ATOP, la série MB5901B est une passerelle Modbus économique permettant une conversion transparente entre Modbus TCP Ethernet et Modbus RTU/ASCII série pour les applications exigeantes telles que l’Industrie 4.0 et les réseaux intelligents. Son matériel robuste et fiable offre une protection CEM élevée, une plage de températures de fonctionnement étendue et une grande flexibilité de programmation et d’installation, le tout réuni dans un seul appareil. Ses performances avancées protègent vos données sur Internet grâce à des tunnels VPN IPsec ou OpenVPN sécurisés, et son puissant processeur assure un chiffrement AES assisté par logiciel jusqu’à 37,9 Mbit/s*.
Flexibilité
Outre sa flexibilité d’installation, la série MB5901B offre des options de configuration permettant une configuration Ethernet via Telnet, un navigateur web, une console série ou notre utilitaire Windows.
Maintenance 4.0
Le logiciel ATOP Virtual COM offre un environnement virtuel pour les applications accédant au MB5901B via TCP. Des fonctions de gestion spécifiques par SMS peuvent être effectuées, telles que l’interrogation de données, l’émission de commandes et le redémarrage du système.
Valeur ajoutée
Une version E/S dédiée offre deux entrées et sorties numériques chacune. Celles-ci sont également accessibles via des registres Modbus dédiés. Le modèle version B offre également une alimentation de secours de 15 secondes en cas de panne de courant, permettant à l’appareil de relayer la panne à l’hôte.
*Prochainement : test réalisé avec un tunnel VPN-IPsec, mode Peer-to-Peer, câble Ethernet. Les performances peuvent varier en fonction du réseau cellulaire.
| NOM DU MODÈLE | CELLULAIRE | PORTS SÉRIE | E/S | AUTRE |
|---|---|---|---|---|
| MB5901B-4G-US | 4G (US) | 1 (DB9) | – | |
| MB5901B-IO-4G-US | 4G (US) | 1 (TB) + 1 RS232 | 2/2 | – |
| MB5901B-IO-4G-GPS-US | 4G (US) | 1 (TB) + 1 RS232 | 2/2 | GPS |
| MB5901B-4G-B-US | 4G (US) | 1 (DB9) | Batterie | |
| MB5901B-IO-4G-B-US | 4G (US) | 1 (To) + 1 RS232 | 2/2 | Batterie |
| MB5901B-IO-4G-GPS-B-US | 4G (US) | 1 (To) +1 RS232 | 2/2 | GPS, Batterie |
| MB5901B-4G-EU | 4G (UE) | 1 (DB9) | – | |
| MB5901B-IO-4G-EU | 4G (UE) | 1 (To) +1 RS232 | 2/2 | – |
| MB5901B-IO-4G-GPS-UE | 4G (UE) | 1 (TB) +1 RS232 | 2/2 | GPS |
| MB5901B-4G-B-UE | 4G (UE) | 1 (DB9) | Batterie | |
| MB5901B-IO-4G-B-EU | 4G (UE) | 1 (TB) +1 RS232 | 2/2 | Batterie |
| MB5901B-IO-4G-GPS-B-EU | 4G (EU) | 1 (TB) + 1 RS232 | 2/2 | GPS, Batterie |
| NOM DU MODÈLE | NUMÉRO DE PIÈCE | DESCRIPTION |
|---|---|---|
| UN315-1212 (US-Y) | 50500151120003G | Adaptateur secteur de type Y, entrée 100~240 VCA, sortie 1,25 A à 12 VCC, prise US, LV6 |
| UNE315-1212 (EU-Y) | 50500151120013G | |
| ADP-DB9(F)-TB5 | 59906231G | Convertisseur DB9 femelle vers TB5 femelle 3,81″ |
| WMK-315-Black | 70100000000050G | Support mural en aluminium noir Kit |
| Interface réseau | |
|---|---|
| Vitesse | IEEE 802.3 pour 10BaseT IEEE 802.3u pour 100BaseT(X) IEEE 802.3ab pour 1000BaseT(X) |
| Ports de connexion | 1 x RJ-45 10/100/1000BASE-TX |
| Interface sans fil | ||||
|---|---|---|---|---|
| Standard | WCDMA/ DC-HSPA+/ LTE | |||
| Antennes/Carte SIM | (4G) – Emplacement pour carte SIM interne (x1) | |||
| Options de bande | Version | Standard | Bandes | |
| UE | FDD LTE | 2100/1800/850/2600/900/800 MHz (B1/B3/B5/B7/B8/B20) |
||
| TDD LTE | 2600/2300/2500 MHz (B38/B40/B41) | |||
| WCDMA | 2100/850/900 MHz (B1/B5/B8) | |||
| États-Unis | FDD LTE | 1900/1700/850/700/600 MHz (B2/B4/B5/B12/B13/B14/B66/B71) |
||
| WCDMA | 1900/1700/850 MHz (B2/B4/B5) | |||
| Débit de données | Version | Standard | Vitesse descendante | Vitesse montante |
| UE | LTE-FDD | 150 Mbit/s | 50 Mbit/s | |
| LTE-TDD | 130 Mbit/s | 30 Mbit/s | ||
| DC-HSPA+ | 42 Mbit/s | 5,76 Mbit/s | ||
| WCDMA | 384 Kbit/s | 384 Kbit/s | ||
| États-Unis | LTE-FDD | 150 Mbit/s | 50 Mbit/s | |
| DC-HSPA+ | 42 Mbit/s | 5,76 Mbit/s | ||
| WCDMA | 384 Kbit/s | 384 Kbit/s | ||
| Interface série | |
|---|---|
| Connecteur | D-Sub9 RS-232/485 sélectionnable par logiciel (modèle DB) Bornier 14 broches 5,08 mm (intégré aux entrées/sorties numériques) |
| Ports | 1 Port RS-232/485 (2 fils) sélectionnable par logiciel. 1 port RS-232 (modèle E/S uniquement). |
| Débit en bauds | 1 200 à 921 600 bps sélectionnable par logiciel. |
| Bits de données | 7 ou 8 sélectionnables par logiciel. |
| Bits d’arrêt | 1 ou 2 sélectionnables par logiciel. |
| Contrôle de flux | Aucun, Xon/Xoff, RTS/CTS (RS-232 uniquement) |
| Interfaces GNSS | |
|---|---|
| GNSS pris en charge | GPS, Glonass, Beidou |
| Connecteur | 1 SMA |
| Autres interfaces | |
|---|---|
| Ports USB | 2 |
| Vitesse USB | 1 USB OTG 2.0 haute vitesse ; 1 alimentation USB uniquement. |
| Connecteur USB | USB type A |
| Entrées numériques (DI) | 2 entrées numériques isolées par photocoupleur |
| Sorties numériques (DO) | 2 sorties relais numériques. N.O. (2 A à 24 V CC) |
| Logiciel | |
|---|---|
| Sécurité | Tunneling VPN IPsec ou OpenVPN. Débit VPN maximal de 37,9 Mbit/s* ; PPTP ; SMTP/TLS |
| Gestion | Web, utilitaire de gestion des périphériques ATOP, SNMPv1/v2c/v3, SMS |
| Configuration | Serveur Web intégré (interface Web), TELNET, utilitaire de gestion des périphériques Atop |
| Protocoles Modbus | Modbus bidirectionnel TCP/RTU/ASCII, mappage d’identifiants virtuels |
| Modes pris en charge par la passerelle Modbus | Ethernet : Serveur/Client Modbus TCP (ou VCOM) ; Série : Modbus RTU/ASCII (maître/esclave) |
| Nombre maximal de clients/esclaves Modbus | Modbus TCP : 16 clients maximum ; 32 connexions esclaves maximum |
| * Prochainement : test réalisé avec un tunnel VPN-IPsec, mode pair à pair, câble Ethernet. Les performances peuvent varier en fonction du réseau cellulaire. | |
| Puissance | Valeur |
|---|---|
| Tension d’entrée | 9 – 48 VCC |
| Connecteur | Bornier verrouillable 3 broches 5,08 mm |
| Consommation électrique | 0,65 A à 12 V CC (environ 7,8 W) |
| Redondance de l’alimentation | Entrée d’alimentation USB CC 5 V |
| Protection contre l’inversion de polarité | Oui |
| Caractéristiques physiques Caractéristiques | Prix |
|---|---|
| Boîtier | Protection IP30, boîtier métallique SPCC |
| Dimensions (L x H x P) | 32 mm x 122 mm x 92 mm |
| Poids | 400 g |
| Installation | Rail DIN, montage mural (kit en option) |
| Bouton de réinitialisation | Oui |
| Limites environnementales | |
|---|---|
| Fonctionnement Température | -40 °C à 70 °C (-40 °F à 158 °F) |
| Température de stockage | -40 °C à 85 °C (-40 °F à 185 °F) |
| Humidité relative ambiante | 5 % à 95 % (sans condensation) |
